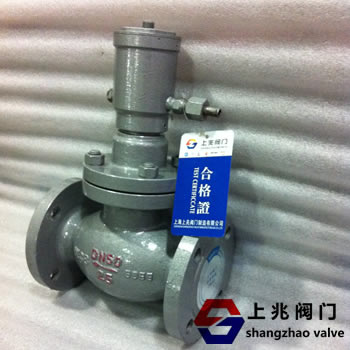

QDY421F-25C-65液动紧急切断阀   发布时间:18-10-02


一,QDY421F-25C-65液动紧急切断阀- 概述
产品名称:QDY421F-25C-65液动紧急切断阀,液压截止阀结合了截止阀,止回阀和液压阀的优点,采用截止阀和止回阀的升降结构,防止逆流介质。截止阀技术性能优良,负载损耗低,可靠性高。它与远程手动泵一起使用,并使用手动液压控制阀进行开合。
截止阀安装在液氨,储气罐或燃气管道上,当管道或储罐泄漏甚至点燃时,工作人员可以通过长距离油泵排出压力或熔化(易熔合金) )在80°C的高温下。阀缸自动释放,阀门快速关闭以防止泄漏。为了保护人身安全,截止阀是目前化学工业危险品拦截的理想产品。
二,QDY421F-25C-50液动紧急切断阀 - 性能规格:

规格(DN)
公称压力(MPa)
密封试验压力(MPa)
工作温度(℃)
适用介质
控制油缸或气压部分
阀瓣开启高度(MM)
使用介质
阀瓣开启时最大油压或气压(MPa)
25
2.5
2.75
-30℃
~60℃
液化
石油气、
液氨等
15
2#锭子油
或氨气
油3MPa,气0.6MPa
40
2.5
2.75
18
油3MPa,气0.6MPa
50
2.5
2.75
18
油3MPa,气0.6MPa
65
2.5
2.75
22
油3MPa,气0.6MPa
80
2.5
2.75
27
油3MPa,气0.6MPa

三,QDY421F-25C-50液动紧急切断阀工作原理和结构描述:
1.当阀门在没有外部压力的情况下运行时,阀瓣处于常闭状态。当在油箱系统上使用时,紧急切断阀与油泵或气缸一起使用,阀门通过手油或氨气的压力打开。当使用油路或气压时,阀门打开。当需要关闭阀门或遇到紧急情况时,可以释放油压或氨气压力,阀门将自动关闭。
2.当阀瓣关闭时,通过打开减压阀或操作手轮或管道上的易熔塞在温度升高时自行熔化来实现压力。
3.阀门工作介质的流向应高低,普通截止阀的流向正好相反。
4.阀门法兰的连接尺寸符合JB / T79.1-94“凸面整体铸钢法兰”或HG20592-97尺寸标准。
四,QDY421F液压紧急切断阀 - 主要尺寸和连接尺寸:

DN
L
D
D1
D2
b
F
Z-Ф
25
160
115
85
65
16
2
4-Ф14
32
180
135
100
78
18
2
4-Ф18
40
200
145
110
85
18
2
4-Ф18
50
230
160
125
100
20
3
4-Ф18
65
290
180
145
120
22
3
8Ф18
80
310
195
160
135
22
3
8-Ф18
100
350
230
190
160
24
3
8-Ф23
125
400
270
220
188
28
3
8-Ф25
150
480
300
250
218
30
3
8-Ф25
200
600
360
310
278
34
3
12-Ф25
250
730
425
370
332
36
3
12-Ф30
300
850
485
430
390
40
3
16-Ф30
