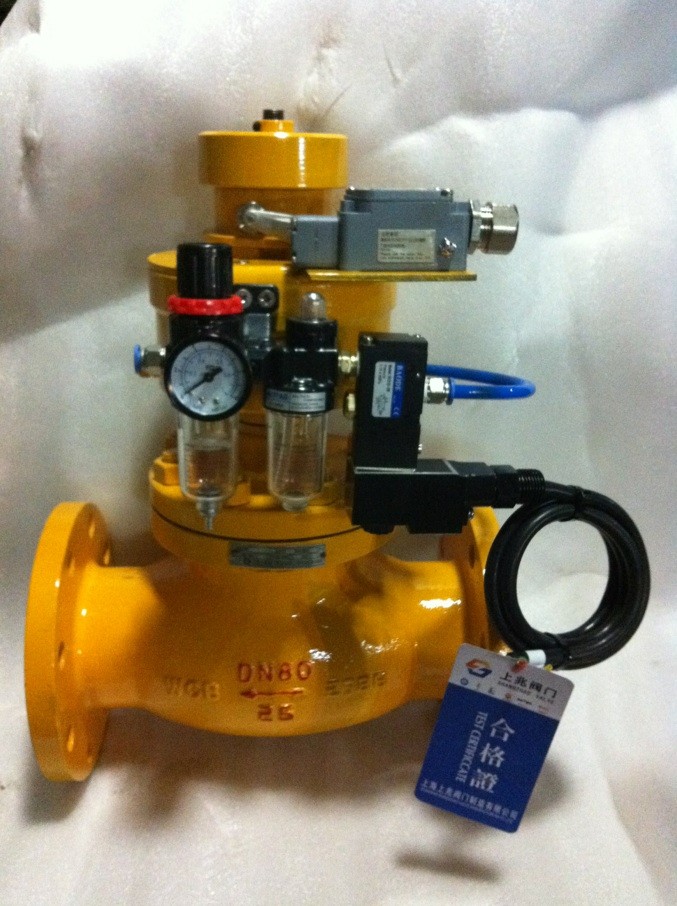

0QDQ421F-25 氨用电磁动紧急切断阀

氨用电磁动紧急切断阀
所属系列:切断阀系列
检索关键字:氨用电磁动紧急切断阀,OQDQ421F-25,氨用紧急切断阀,电磁动紧急切断阀,紧急切断阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、氨用电磁动紧急切断阀--用途和性能规范:


1、用途:0QDQ421F-25氨用电磁动紧急切断阀分单位作用式与双作用式,能够实现远距离控制启闭,启用仅需按一下控制按钮,其余事项均在指定时间内自动完成,单钮安全启闭设置急停按钮,确保操作安全,如加装远程信号反馈系统,可于远距离控制室直接获悉阀门运行状态。


2、性能规范

规格
(DN)
公称
压力
(Mpa)
密封
试验
压力
(Mpa)
工作
温度
(℃)
适用

介质
控制气缸部分
电源
阀瓣
开启
高度
(mm)
使用
介质
阀瓣开启时最大
气压(Mpa)
25
2.5
2.75
-40℃~+80℃
液化
石油汽
15
氮气
0.6MPa
-AC220/DC24
40
2.5
2.75
18
0.6MPa
50
2.5
2.75
20
0.6MPa
80
2.5
2.75
27
0.6MPa
250
2.5
2.75
90
0.6MPa




二、氨用电磁动紧急切断阀--作用原理及结构说明:



1、单作用式工作原理:阀门在无外压力操作情况下,阀瓣处于常闭状态,在管道或贮罐系统上使用时,靠电源和气源的压力将阀门打开,在气路的压力使用下阀门处于开启状态,当需要关闭阀门时,可将电源或气源压力泄掉,阀门即自动关闭。

2、阀瓣关闭时,压力是依靠打开泄压阀来实现。

3、常开式可采用单作用代替或按要求订做。

4、双作用式工作原理:当控制器按事先编好的程序对某个电磁换向阀输出一个电信号,该电磁换向阀动作,使带压仪表气源通过电磁换向阀的切换进入气动执行机构的气缸下腔推动活塞向上运动,活塞带动阀杆,阀杆提动阀芯使阀门

开启,切断换向阀电信号,使活塞反向运动使阀门关闭,这种阀门配置称为常闭式。反之,要做成常开式只需在电磁换向阀与气动执行机构的连接方式变换一下就能实现

5、阀门工作介质的流动方向应是高进低出,与普通截止阀流向正好相反。

6、阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。

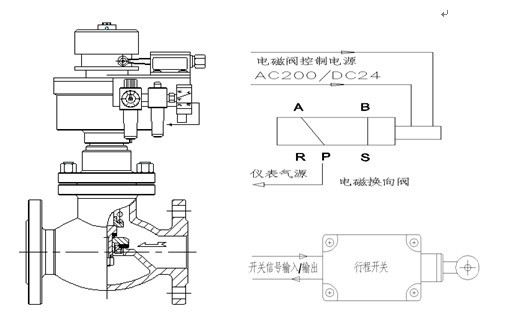

三、氨用电磁动紧急切断阀--主要外形尺寸和连接尺寸(参照构图):



DN
D
D1
D2
b
F
z-Ф
25
115
85
65
16
2
4-Ф14
40
145
110
85
18
2
4-Ф18
50
160
125
100
20
3
4-Ф18
80
195
160
135
22
3
8-Ф18
