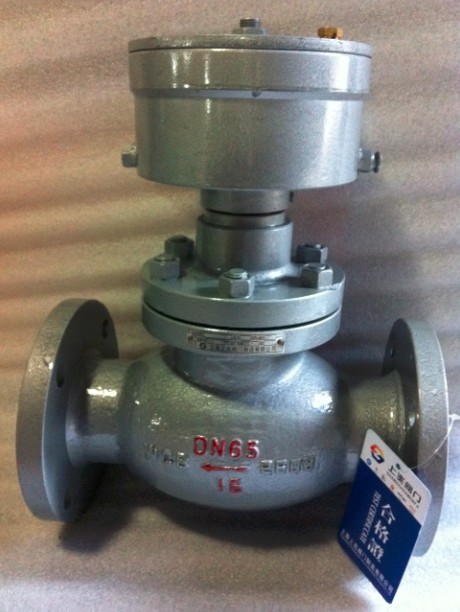

QDQ421F 氨气紧急切断阀

氨气紧急切断阀
所属系列:切断阀系列
检索关键字:氨气紧急切断阀,切断阀,QDQ421F,紧急切断阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、氨气紧急切断阀--概述:


QDQ421F氨气紧急切断阀适用于氨气/燃气储罐,管道出入口控制切断流量的安全阀门。在设备故障、腐蚀破坏、密封失效,在出现或紧急情况时,用以切断上游气体来源,避免事故范围扩大,控制事故影响,减少事故损失。


气动紧急切断阀装有低熔点(易熔合金)的塞子,在外界≥80℃温度易熔合金熔化堵塞气管泄压切断阀迅速关闭,保证储罐系统的安全。


氨气紧急切断阀(气动紧急切断阀)由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成,接收调节仪表的信号,控制工艺管道内流体的切断、接通或切换。具有结构简单,反应灵敏,动作可靠等特点。 可广泛地应用在石油、化工、冶金等工业生产部门。紧急切断阀的气源要求经过滤的(压缩空气)氮气。


二、氨气紧急切断阀--性能规范:


压力等级:2.5/4.0Mpa


气缸工作压力:0.3-0.6Mpa


使用温度:-40~+80℃


气缸使用介质:氮气、无水空气


使用介质:天然气,液化气,液氨 ,气体


熔闭时间:±70℃


关闭时间: ≤5秒


气缸开启压力; ≥0.3-0.6Mpa


阀体材料:铸刚,不锈钢。304,316,316L


弹簧:50CrVA(弹簧钢)


气缸,活塞:球墨铸铁


密封圈,O型圈:聚四氟乙烯,丁晴橡胶


类型:气动/常闭式.常开式   铸刚/不锈钢


三、
氨气紧急切断阀--安装尺寸单位:(mm)



DN

     L

     H

     D

    D1

    D2

     b

    f

   z-d

   15

   130

   215

   95

   65

   45

   16

   2

 4-14

   20

   150

   255

   105

   75

   55

   16

   2

 4-14

   25

   160

   285

   115

   85

   65

   16

   2

 4-14

   32

   180

   300

   135

   100

   78

   18

   2

 4-18

   40

   200

   320

   145

   110

   85

   18

   2

 4-18

   50

   230

   380

   160

   125

   100

   20

   3

 4-18

   65

   290

   420

   180

   145

   120

   22

   3

 8-18

   80

   310

   450

   195

   160

   135

   22

   3

 8-18

   100

   350

   520

   230

   190

   160

   24

   3

 8-23

   125

   400

   558

   270

   220

   188

   28

   3

 8-23

   150

   480

   750

   300

   250

   218

   30

   3

 8-25

   200

   600

   950

   360

   310

   278

   34

   3

 12-25

   250

   650

   1050

   425

   370

   322

   36

   3

 12-30

   300

   750

   1120

   485

   430

   390

   40

   3

 16-30



四、氨气紧急切断阀--应用操作规程


气动切断阀气缸开启压力≥0.3-0.6Mpa,气缸的日常工作压力,不得低于0.4MPa,保证阀门的正常工作。
紧急切断阀不宜长时间开启,避免弹簧疲劳失灵。


五、安装注意事项


1、保管时将本阀的各个对外通路用塞子或盖板封闭,存放在干燥通风的室内,长期存放应经常检查,消除污垢,并在加工面上涂防锈油,防止锈蚀。


2、安装前应将本阀清除干净,将各螺纹连接处拧紧。


3、切断阀采用止回阀原理,只能单向截断,安装时必须注意阀门标志,将要保护的一端作为阀门入口。阀门安装时应注意:高进低出。


4、订货须注明法兰密封面形式,压力等级及连接标准。
