DJ661F-16P/40P 气动低温紧急切断阀

气动低温紧急切断阀
所属系列:切断阀系列
检索关键字:气动低温紧急切断阀,低温紧急切断阀,低温槽车紧急切断阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍


气动低温切断阀在气缸充入(氮气或者压缩空气)推动活塞上升带动阀杆开启阀门,关闭时释放气缸内气体, 活塞在弹簧的作用力下推动阀杆与阀瓣向下运动,密封件压紧阀座,阀门关闭;本产品适用于低温贮槽、槽车和罐车上切断和流通介质,并在出现故障时能及时切断介质。这种新型阀门具有结构简单、体积小、重量轻、密封可靠、操作方便、启闭灵活、适用性广等优点,广泛应用于LO2、LN2、LAr、LNG、LHe及其它低温介质,具有防火、防静电、防爆功能。


气动低温切断阀在气缸充入(氮气或者压缩空气)推动活塞上升带动阀杆开启阀门,关闭时释放气缸内气体, 活塞在弹簧的作用力下推动阀杆与阀瓣向下运动,密封件压紧阀座,阀门关闭。

气动低温紧急切断阀--技术参数:

公称通径 DN20mm~100mm
公称压力 PN4.0MPa
适用介质 液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等
适用温度 -196℃~+80℃
气缸气源压力 0.3~0.6MPa
紧急切断温度 70±5℃

气动低温紧急切断阀-- 零件材料:

阀体、阀杆 ZG0Cr18Ni9
阀杆、阀瓣 0Cr18Ni9
气缸、支架 铸铝
填料、密封圈 PTFE


气动低温紧急切断阀--外形连接尺寸:



产品型号 DJ661F-16P/40P 低温紧急切断阀 重量
(kg)
产品代号 通径
DN(mm)
尺 寸(mm)
L h H D0 D1 D2 L
5661DJ20 20 90 200 400 100 20 25.5 8 6
5661DJ25 25 90 200 400 100 25 32.5 8 7
5661DJ32 32 110 204 468 120 32 38.5 10 10
5661DJ40 40 110 230 523 120 40 45.5 10 12
5661DJ50 50 130 230 523 120 50 57.5 10 15
5661DJ65 65 180 250 651 140 65 76.5 10 27
5661DJ80 80 200 320 736 180 80 89.5 15 35
5661DJ100 100 220 320 736 180 100 108.5 15 41

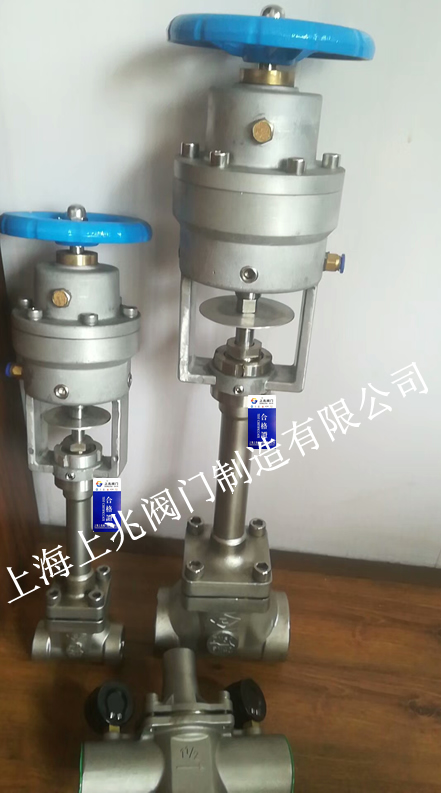

《实物图》

订货时请填写《规格书》或注明以下内容:

1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由上兆阀门的专家为您审核把关。
