JDQ11Y 内螺纹气动程控切断阀

内螺纹气动程控切断阀
所属系列:切断阀系列
检索关键字:JDQ11Y,气动程控阀,内螺纹气动程控阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、内螺纹气动程控切断阀--概述


JDQ11Y内螺纹气动程控切断阀是一种能在各种管路上做远距离、快速开启和切断的阀门。


二、内螺纹气动程控切断阀--性能规范



规格(DN) 15-200 MPa
公称压力 1.6
密封试验压力 1.1(倍)
阀体强度试验压力 1.5(倍)
工作温度(℃) -40∽100 / -40∽425
适用介质 水、蒸汽、油品、气体
结构长度 GB12221-89/ GB12233
法兰标准 JB/T79-94



三、内螺纹气动程控切断阀--作用原理及结构说明

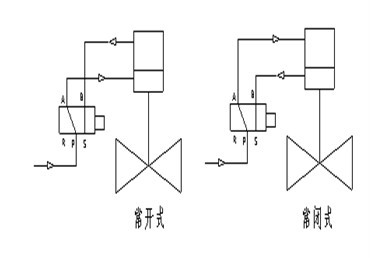

当控制器按事先编好的程序对某个气源换向阀输出一个信号,该换向阀动作,使带压仪表气源通过换向阀的切换进入气动执行机构的气缸上腔或下腔,推动活塞运动使阀们开启或关闭。阀门的操作连接方式(如图所示)。

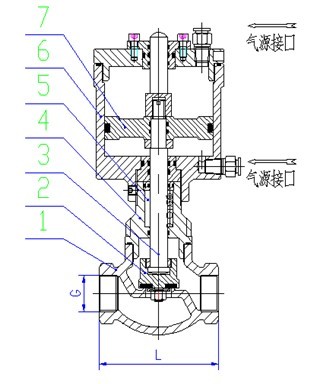

四、内螺纹气动程控切断阀--主要外型与连接尺寸(参照构图)



DN
15
20
25
32
40
50
65
L
90
100
120
140
170
200
260
G
1/2
3/4
1
11/4
11/2
2
21/2







五、内螺纹气动程控切断阀--主要零件材料:



1.阀体
WCB
2.阀瓣
WCB
3.阀杆
305
4.上盖
WCB
5.填料
F4
6.气缸
WCB/QT450



六、保管、安装及使用的注意事项:


1、阀门通路两端必须加防护盖,存放在干燥、通风的室内,如长期存放应经常检查,防止锈蚀;
2、阀门在安装前不要拿掉防尘盖,使阀内无污物存在;
3、阀门可安装在水平或垂直的管道上使用,安装时去掉防尘盖,管路先用空气吹干净,以免污物带进阀腔内;
