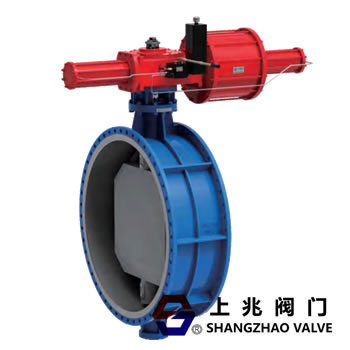

气动带液压煤气切断阀--产品概述：

SZD6742X-10C 气动带液压煤气切断阀是一种气动执行器带液压机构及蝶阀组成的紧急切断阀，广泛用于天然气、煤气、燃气、热炉煤气、高炉煤气、转炉煤气、除尘管道等可燃性气体管道中要求快速切断场合。是上海上兆阀门制造有限公司自主研发设计的大口径紧急切断阀在没有气源的情况下也可通过操作手动来实现阀门开启。

气动带液压煤气切断阀--工作原理：

气动带液压煤气切断阀由单作用（双作用）气动装置，由单作用（双作用）气缸.活塞.连杆.箱体输出轴等零件组成的机械传动机构和电磁阀.过滤减压阀等控制元件组成。当气动执行装置与电路和系统气源接通后，电磁阀接收到24V电压信号转换成输出气压力，使压缩空气进入缸体一端，推动活塞向另一端移动，活塞通过连杆等零件带动输出轴运转实现阀门快速启闭。同时回讯器根据阀门的启闭位置来反馈输出的控制信号正确定位。上兆阀门的执行器采用G系列执行器具备了气动动力，液动动力，弹簧动力，手动控制等功能模块。所有功能模块均可相互组合、相互更换，用户可根据阀门工艺控制流程的功能需要，选择各种模块。模块也可以单独购买，减少了备品备件的库存。

气动带液动煤气切断阀--性能特点：

SZD6742X-10C气动带液动煤气切断阀:气动切断快，在无气源的情况下可利用液压来实现阀门打开。密封性能好，无泄漏

公称压力：0.60MPa

强度试验压力：0.9MPa

密封试验压力：0.66MPa

适用温度：≤200℃

关闭时间：3~18/S

适用介质：天然气、煤气、燃气、热炉煤气、高炉煤气、转炉煤气、除尘管道等

阀体部分（煤气专用蝶阀）阀杆采用镀铬处理，填料为高温石墨，并且在上下轴之间经过特殊工艺处理，装配防锈死装置。经过这些特殊工艺之后阀门具备耐腐蚀、抗焦油、还具备有限防止烟尘进入轴承内，从而保证阀门开关灵活不卡死，在管道中起到截断介质的作用。

SZD6742X-10C气动带液压煤气切断阀--执行标准：

1、设计制造：GB12238；

2、法兰连接尺寸；GB9115;

3、检验和试验：GB/T13927
