ZMQM 气动薄膜套筒切断阀

气动薄膜套筒切断阀
所属系列:切断阀系列
检索关键字:气动薄膜套筒切断阀,ZMQM,气动切断阀,薄膜套筒切断阀,切断阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、ZMQM气动薄膜套筒切断阀--概述:



ZMQM气动薄膜套筒切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。

ZMQ切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。

气动薄膜套筒切断阀产品公称压力等级有PN10、16、40、46四种,公称口径范围DN20~200mm。适用流体温度由-60~450℃。泄漏量等级为IV级或VI级。流量特性为快开。




二、
ZMQM气动薄膜套筒切断阀--特点:


切断阀采用多弹簧执行机构与调节机构用三根立相连,整个高度可减小约30%,重量可减轻约30%。阀体按流体力学原理设计成等截面低流阻流道,额定流量系统数增大30%。

阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为质材料制作,关闭进密封性能优良。

平衡型阀内件,提高了切断阀的许用压差。

波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。

 活塞式执行机构,操作力大,使用压差大。


三、ZMQM气动薄膜套筒切断阀--主要零件材料:


阀体、密封套筒:HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti

阀芯、阀座:1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金

套筒、阀塞:1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金

填料:聚四氟乙烯,柔性石墨

波纹膜片:丁晴橡胶夹增强涤纶织物

弹簧:60Si2Mn

阀杆、推杆:2Cr13、1Cr18Ni9Ti

阀芯、阀塞(软质件):增强聚四氟乙烯

波纹管:1Cr18Ni9Ti

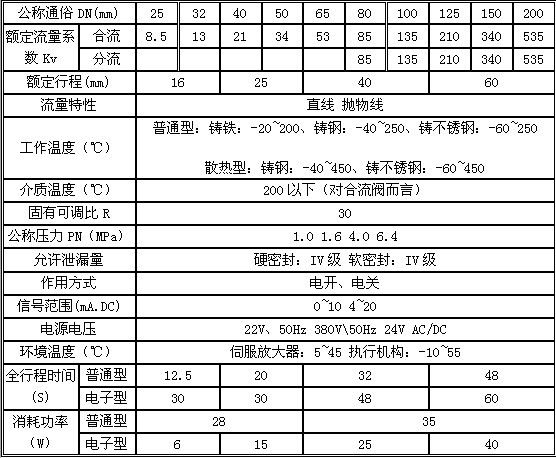

四、ZMQM气动薄膜套筒切断阀--技术参数:






五、ZMQM气动薄膜套筒切断阀--安装:



1、安装人员首先应认识到ZMQM气动薄膜套筒切断是一种精密的仪表设备,不准碰撞、跌摔、以免损坏,影响产品性能。


2 、在初次开工前和停工检修后应先冲洗配管系统,然后安装ZMQM气动薄膜套筒切断,并应保证管道内力不超过电动单座调节阀的极限值。


3、 主意务必按ZMQM气动薄膜套筒切断所示的介质流动方向(阀体上的箭头)安装电动单座调节阀。


4、ZMQM气动薄膜套筒切断阀应该垂直倒立安装在管道上。执行器在下,控制阀在上,如图5所示,这样可以保证介质的温度不会传送到执行器上。当介质温度低于80℃时,电动单座调节阀可以正立安装。当介质温度高于80℃时,ZMQM气动薄膜套筒切断必须垂直倒立安装,即执行器向下安装。在阀自重较大或有震动的场合应加支架。


5 、 在电动单座调节阀前后安装压力表,以便设定调整时察看。
