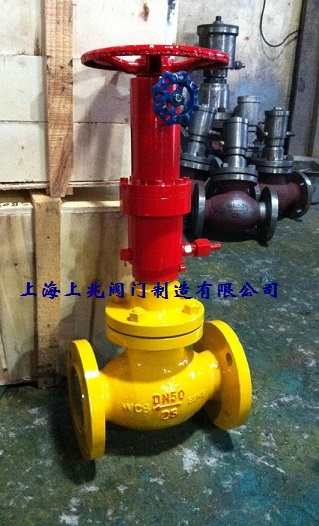

SQDY421F 手动液动紧急切断阀

手动液动紧急切断阀
所属系列:切断阀系列
检索关键字:手动液动紧急切断阀,SQDY421F,手动紧急切断阀,液动紧急切断阀,紧急切断阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、手动液动紧急切断阀--产品用途




SQDY421F手动液动紧急切断阀是管路系统上必备的阀门配件。主要用于紧急情况时能在较远的地点迅速关闭管路的出入口。能够实行远距离控制启闭,启用仅需按一下控制按钮其余事项在指定时间内完成,如加装远程信号反馈系统,可于远距离控制室直接获悉阀门运行状态。


二、手动液动紧急切断阀--性能规范




1.规格:DN25~DN400


2.使用压力:1.0~6.4Mpa


3.使用温度:-30℃~60℃


4.使用介质:液化石油气、天然气等气体


5.气源压力:0.3~0.6Mpa



三、作用原理及结构说明




1、阀门在使用时先将手轮逆时针旋转到底,然后往回倒退一圈再用固定手轮固定螺母,以防手动装置拉住活塞使密封不到位而形成密封不密闭(本阀出厂前已调好)。阀门在无外压力操作情况下,阀瓣处于常闭状态,在系统上使用时,靠手摇油泵的液压源推动活塞上移使阀门开启,当需要关闭阀门或遇到有紧急情况时,可将液压源压力泄掉,阀门即自动关闭。


2.本阀配备操作手轮当无气源时可操作手轮使阀门开启或关闭。


3、阀瓣关闭时,压力是依靠手摇油泵的液压源或操作手轮来实现。


4、阀门工作介质的流动方向应是高进低出,与普通截止阀流向正好相反。


5、阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。



四、主要外形尺寸和连接尺寸



 DN
D
D1
D2
b
F
z-Ф
25
115
85
65
16
2
4-Ф14
32
135
100
78
18
2
4-Ф18
40
145
110
85
18
2
4-Ф18
50
160
125
100
20
3
4-Ф18
65
180
145
120
22
3
8-Ф18
80
195
160
135
22
3
8-Ф18
100
230
190
160
24
3
8-Ф23
125
270
220
188
28
3
8-Ф25
150
300
250
218
30
3
8-Ф25
200
360
310
278
34
3
12-Ф25
250
425
370
332
36
3
12-Ф30
300
485
430
390
40
3
16-Ф30
350
550
490
448
44
4
16-Ф34
400
610
550
-3-
505
48
4
16-Ф34




五、手动液动紧急切断阀--主要零件材料



零件名称
材料
阀体
WCB/304
阀体密封圈
PPL
阀瓣
25/304
气缸
25/QT450
弹簧
4Cr13/60Si12Mn
活塞
QT450


六、保管、安装及使用的注意事项



1、阀门通路两端必须加防护盖,存放在干燥、通风的室内,如长期存放应经常检查,防止锈蚀;


2、阀门在安装前不要拿掉防尘盖,使阀内无污物存在;


3、阀门可安装在水平或垂直的管道上使用,安装时去掉防尘盖,管路先用空气吹干净,以免污物带进阀腔内;




故障现象
原 因
消 除 方 法
法兰密封面处渗漏
1、法兰处垫片损伤或密封面碰伤;
2、法兰连接螺栓坚固不均匀。
1、更换法兰密封面垫片;
2、密封面要修好凹凸;
3、均匀坚固法兰连接螺栓。
阀瓣与阀座封面渗漏
1、密封面处有损伤或有污物;
2、阀座弹簧失效。
1、重新修整密封面,去污物;
2、更换阀座弹簧。
开启阀瓣气缸渗漏
1、阀门活塞与缸体的损伤;
2、活塞O型圈损坏。
1、修整缸体壁与活塞粗糙度;
2、更换O型圈
