不锈钢气动紧急切断阀--简介:

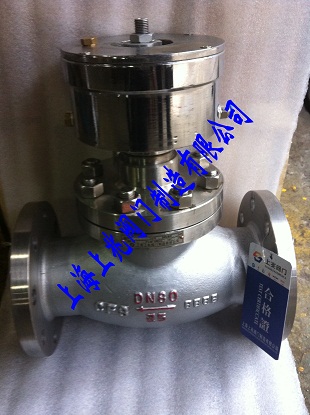

QDQ421F-16/25P 不锈钢气动紧急切断阀安装在燃气管道的出口处,在设备故障、腐蚀破坏、密封失效,出现大量危险物料泄漏,酿成(或可能酿成)火灾、或中毒事故时,用以切断上游危险物料来源,避免事故范围扩大,控制事故影响,减少事故损失。
QDQ421F不锈钢气动紧急切断阀是自动化系统中执行机构的一种阀门,采用截止阀的升降结构和止回阀防止介质倒流的原理,由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成,接收调节仪表的信号,控制工艺管道内流体的切断、接通或切换。具有结构简单,反应灵敏,动作可靠等特点。 可广泛地应用在石油、化工、冶金等工业生产部门。
QDQ421F不锈钢气动紧急切断阀具有极佳的技术性能,低负荷损失和高可靠性,安装在液化气,天燃气,液氨与气相管路上,与远距离气源配套使用,利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时,工作人员迅速通过控制室触动开关,电磁阀瞬间通电,气源快速通过关闭阀门。
1.天燃气紧急切断阀气源入口按装一只二位三通电磁阀,利用远程电器控制台控制阀门开关。
2.电磁阀通电进气,阀门自动关闭.
3.手动控制电磁阀(按下红色卡子)进气,阀门迅速关闭.
4.阀门安装方向:高进低出
压力等级: 1.6/4.0Mpa
气缸工作压力: ≤2.0Mpa
使用温度 :-40~+80℃
气缸使用介质: 氮气`无水空气
使用介质: 天然气,液化气,气体
关闭时间: ≤5秒
气缸关闭压力: ≥0.4-0.8Mpa
阀体:铸刚,不锈钢。304,316,316L
弹簧:50CrVA(弹簧钢)
气缸,活塞:球墨铸铁
密封圈,O型圈:聚四氟乙烯,丁晴橡胶
不锈钢气动紧急切断阀--操作规程:
1、紧急切断阀气缸开启压力≥0.3-0.6Mpa,气缸的日常工作压力,不得低于0.4MPa,保证阀门的正常工作。
2、阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能。
3、当事故发生时,阀门线圈瞬时通电,触发阀门快速关闭,进入自锁状态。
4、当工作人员处理完事故,电磁阀线圈断电,重新开启阀门,才会恢复供气。
5、工作环境温度:-15~60℃
