切断阀气源故障时阀位置(FO、FC、FL)含义   发布时间:20-05-14

切断阀气源故障时阀位置(FO、FC、FL)含义
气源故障时阀位置AIR FAIL VALVE POSITION(FO、FC、FL)讲解
气动球阀、气动切断阀是利用压缩空气推动执行器内多组组合气动活塞运动,传力给横梁和内曲线轨道的特性,带动空芯主轴作旋转运动,压缩空气气盘输至各缸,改变进出气位置以改变主轴旋转方向,根据负载(阀门)所需旋转扭矩的要求,可调整气缸组合数目,带动负载(阀门)工作。
气动紧急切断阀应用中根据实际工况需求,有气开式、气关式。气开型是当膜头上空气压力增加时,阀门向增加开度方向动作,当达到输入气压上限时,阀门处于全开状态。反过来,当空气压力减小时,阀门向关闭方向动作,在没有输入空气时,阀门全闭。故有时气开型阀门又称故障关闭型。气关型动作方向正好与气开型相反。当空气压力增加时,阀门向关闭方向动作;空气压力减小或没有时,阀门向开启方向或全开为止。故有时又称为故障开启型。

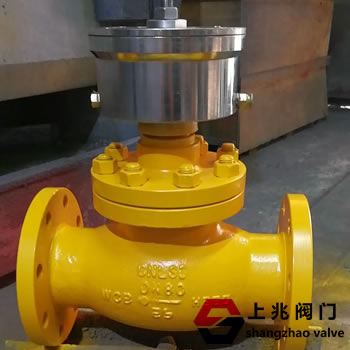

以上海上兆阀门气动阀门品牌,“SZ”品牌气动紧急切断阀、液氨紧急切断阀为例,工艺系统提出阀门故障位置要求,紧急切断阀设计工程师归纳了下面几种情况:
在阀门故障关/故障开中“故障”是指:气源故障时阀门的动作。
对于气动阀门类型:如气动球阀,气动切断阀,气动截止阀,气动闸阀,气动蝶阀故障位置,以个人理解应该分下面情况:
1,切断阀装置联锁动作情况下,阀门位置应有以下几种情况:
气源故障时阀位置:FC 气源丢失,阀门处于关闭位置。
气源故障时阀位置:FO 气源丢失,阀门处于打开位置。
气源故障时阀位置:FL:气源丢失,阀门处于时刻位置并一 直保持。
气源故障时阀位置:FLC 气源丢失,阀门保位但趋于关闭,阀门处于关闭位置(气缸中气体消耗完)。
气源故障时阀位置:FLO 气源丢失,阀门保位但趋于打开,阀门处于打开位置(气缸中气体消耗完)。
2,切断阀或开关阀参与装置联锁动作情况下,阀门位置应有以下几种情况:
气源故障时阀位置:FC 气源丢失或电磁阀失电,阀门处于关闭位置。
气源故障时阀位置:FO 气源丢失或电磁阀失电,阀门处于打开位置。
气源故障时阀位置:AFL/EFC— 1.气源丢失电磁阀未失电,阀门保位;2.不管气源是否丢失电磁阀失电,阀门处于关闭位置。
气源故障时阀位置AFL/EFO—1.气源丢失电磁阀未失电,阀门保位;2.不管气源是否丢失电磁阀失电,阀门处于打开位置。
至于阀门选择哪种工作状态,是工艺设计的需要,设计成哪种形式,就看停电、停气时能使装置或者人员处于安全状态。
文章供各位朋友参考,同时如果有错误希望各位批评指正修改。
