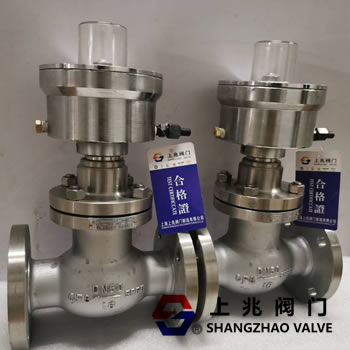

QDQ421F环保型天然气紧急切断阀   发布时间:23-01-03

QDQ421F环保型天然气紧急切断阀产品概述:

QDQ421F 环保型天然气紧急切断阀具有的技术性能,低负荷损失和高可靠性,安装在液氨,天燃气储罐与气相管路上,与远距离气源配套使用,气动紧急切断阀利用气源控制阀门开启-关闭,以便在管道或储罐上发生泄漏或者紧急情况时,快速触动电磁阀线圈通电或手动使气源卸压或外界高温≥80C时易熔合金熔化,堵塞气管而气缸自动卸压,紧急切断阀≤5秒迅速关闭而止漏,起到安全保护作用。

QDQ421F环保型天然气紧急切断阀产品特点:

QDQ421F环保型天然气紧急切断阀是自动化系统中执行机构的一种新型阀门,天然气切断阀由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成,接收调节仪表的信号,控制工艺管道内流体的切断、接通或切换。切断阀可广泛地应用在石油、化工、冶金等工业生产部门。

QDQ421F环保型天然气紧急切断阀工作原理:

  1.天然气紧急切断阀气源入口按装一只二位三通电磁阀,可利用远程电器控制台控制阀门开关。

  2.当事故发生时,线圈瞬时通电,电磁阀通电排气,阀门自动关闭.

  3.手动控制电磁阀(按下红色卡子)排气,阀门自动关闭.

  4.阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能。

  性能规范:

  压力等级: 1.6/4.0Mpa

  气缸工作压力: ≤2.0Mpa

  使用温度 :-40~+80℃

  气缸使用介质: 氮气`无水空气

  使用介质: 天然气,液化气,液氨 ,气体

  熔闭时间: ±70℃

  关闭时间: ≤5秒

  气缸开启压力: ≥0.3-0.6Mpa

  阀体:铸刚,不锈钢。304,316,316L

  弹簧:50CrVA(弹簧钢)

  气缸,活塞:球墨铸铁

  密封圈,O型圈:聚四氟乙烯,丁晴橡胶

  电气防护等级:CEI IP65/IP67

  防爆等级:Eexm Ⅱ T4/ Eexm Ⅱ T5

  工作电压及电功率:交流 AC24V或220V,50Hz/14V;直流 AC12V/8.5W,AC24V/8.5W

  工作环境温度:-15~60℃

  天然气紧急切断阀注意事项;

  1,天然气紧急切断阀气缸开启压力≥0.3-0.6Mpa,气缸的日常工作压力,不得低于0.4MPa,保证阀门的正常工作。

  2.可定做;手动加气动型;在没有气/电源的情况下,可以通过手动来开启/关闭切断阀。

  3,天然气紧急切断阀常闭式切断阀不宜长时间开启,避免弹簧疲劳失灵。
