ZCRB-16C-50_燃气紧急切断阀   发布时间:20-09-04

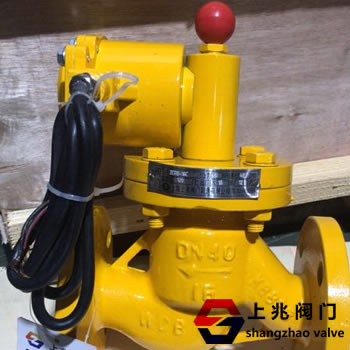

ZCRB-16C-50_燃气紧急切断阀

航天、船舶重工、石油化工、电力装备、工业炉窑、锅炉、燃气管网、燃气处理厂、加气站、燃气泄漏报警系统、安全保护系统、消防报警系统,广泛用于城市或工厂易燃易爆介质管网安全保护,当发现事故隐患时快速切断,及时制止恶性事故发生。



ZCRB-16C-50_燃气紧急切断阀技术参数

型号: ZCRB
公称通径:DN20-600

压力等级:PN0-16bar
材质:铸铁、铸钢、不锈钢原理结构:直动活塞型、先导活塞型
控制方式:常开时不通电;通电关闭,手动打开
关闭速度:≤1秒
流体范围:煤气、天然气、液化气、沼气、燃油等气体或液体
环境温度:-20~+40℃(特制-40~+80℃)
流体温度:C1组:≤60℃;C3组:≤120℃
防爆等级:dⅡCT5、dⅡBT4(通径DN≥200mm)
标准电压:AC220V、DC24V (其它可特制)
电气连接:三芯防爆电缆引线
功率消耗:12VA(B01级);25VA(B03级);32VA(B06级、B10级)
防护等级:德国标准DIN43650A(IP65)
ZCRB-16C-50_燃气紧急切断阀功能及工作原理
燃气紧急切断阀是常开型脉冲触发式型电磁阀,具有事故自锁及手动复位功能。
1、阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能。
2、当事故发生时,阀门线圈瞬时通电,触发阀门快速关闭,并进入自锁状态。此时即使撤去电源,阀门仍处于自锁关闭状态,不会重新自动打开。
3、本阀采用先导式阀瓣,开启轻松,即使压力达到6bar开启也十分轻松,口径大于DN125,采用杠杆手柄,使本阀达到目的开关省力、快速。
4、当工作人员处理完事故,人工重新开启阀门,才会恢复供气。
根据客户要求也可提供断电关闭的常闭型紧急切断阀
