止回阀的工作原理是什么样的   发布时间:21-03-15

止回阀如何工作?
止回阀是自动阀,也称为止回阀,单向阀,回油阀或隔离阀。 它是指一种阀,其打开和关闭部分是圆盘形,并依靠其自身的重量和介质压力来产生阻止介质回流的作用。
光盘的移动分为升降型和摆动型。
提升止回阀的结构与截止阀相似,不同之处在于它缺少驱动阀瓣的阀杆。
介质从入口端的下侧流入,从出口端的上侧流出。
当入口压力大于阀瓣重量及其流阻之和时,阀门将打开。
相反,当介质倒流时,阀关闭。
止回阀通常用作抽水装置的底阀,以防止水倒流。
旋启式止回阀具有一个倾斜的盘,可以绕轴线旋转,其工作原理与提升止回阀相似。
止回阀和截止阀的组合可以起到安全隔离的作用。 缺点是关闭时阻力大,密封性能差。



止回阀的工作原理:止回阀也可用于提供辅助压力可能高于系统压力的系统。
止回阀可分为根据重心旋转的回转止回阀和沿轴向移动的提升止回阀。
这种止回阀的功能是仅允许介质沿一个方向流动,并阻止介质沿相反方向流动。
通常这种阀会自动工作。在一个方向上流动的流体压力作用下,阀瓣打开。当流体沿相反方向流动时,流体压力和阀瓣的自重作用在阀座上,从而切断流量。
其中,止回阀属于这种类型的阀,包括旋启式止回阀和升程式止回阀。
旋启式止回阀具有铰链机构和像门一样的阀盘,可自由放置在倾斜的阀座表面上。
为确保每次都能将阀瓣到达阀座表面的适当位置,阀瓣采用铰链设计,因此阀瓣有足够的转动空间,可以使阀瓣真正,可靠地旋转。全面接触阀座。
阀瓣可以用金属,皮革,橡胶制成,也可以根据性能要求将合成材料覆盖在金属上。
当旋转止回阀完全打开时,流体压力几乎不受阻碍,因此通过阀门的压降相对较小。

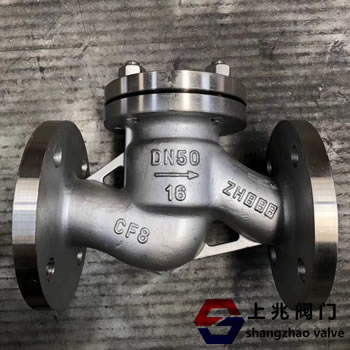

提升单向阀的阀盘位于阀体上阀座的密封表面上。
除了可以自由地升降阀盘外,其余的都可以阀门的关闭就像一个截止阀。流体压力将阀瓣从阀座密封表面提起,介质的回流导致阀瓣回落到阀座上并切断流量。
根据使用条件,阀瓣可以是全金属结构,也可以是橡胶垫或镶嵌在阀瓣框架上的橡胶圈的形式。
像截止阀一样,流体通过提升止回阀的通道也很狭窄,因此通过提升止回阀的压降大于回转止回阀的压降,并且回转止回阀的流量大阀门受限制。
