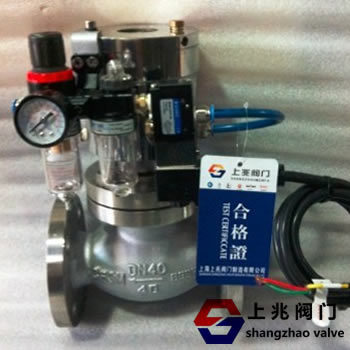

1。用途：0QDQ421F液氨电磁动紧急切断阀分为单元动作式和双动式。它可以实现远程控制的开启和关闭。它只需按下控制按钮，所有其他项目将在指定时间内自动完成。
二，0QDQ421F液氨电磁动
紧急切断阀 - 操作原理和结构说明：
1。单作用工作原理：当阀门在没有外部压力的情况下运行时，阀瓣处于常闭状态。当在管道或罐系统上使用时，电源和气源的压力用于打开阀门。
当使用下阀门时，当阀门需要关闭时，可以释放动力或供气压力，阀门将自动关闭。
2。当阀瓣关闭时，通过打开减压阀来实现压力。
3，常开型可以通过单一动作或定制更换。 \\ n \\ r \\ñ
4。双作用工作原理：当控制器按照预编程序向电磁换向阀输出电信号时，电磁换向阀通过电磁换向阀的切换，使加压仪表的压力源进入。
气动执行器的气缸下腔推动活塞向上，活塞驱动阀杆，阀杆抬起阀芯使阀门旋转
打开，切割关闭换向阀的电信号，并使活塞反向运动以关闭阀门。该阀配置称为常闭。
相反，为了使常开型，只能改变电磁换向阀和气动执行器的连接方式。
5。阀门工作介质的流向应高低，与普通截止阀的流量相反。
6，阀门法兰连接尺寸符合JB /T79.1-94 \\
DN | D | D1 | D2 | b | F | z-Ф |
25 | 115 | 85 | 65 | 16 | 2 | 4-Ф14 |
40 | 145 | 110 | 85 | 18 | 2 | 4-Ф18 |
50 | 160 | 125 | 100 | 20 | 3 | 4-Ф18 |
80 | 195 | 160 | 135 | 22 | 3 | 8-Ф18 |
