手动+气动紧急切断阀   发布时间:18-12-08


一,手动+气动紧急切断阀 - 产品概述:

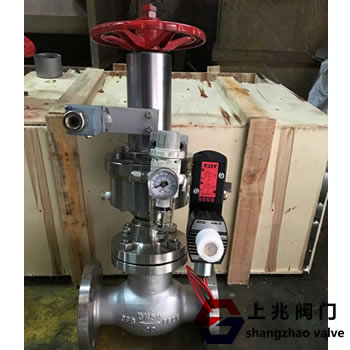

 SQDQ421F手动+气动紧急切断阀为气动紧急切断阀的原有基本结构增加了手轮驱动。在没有供气/供电的情况下,可以手动打开/关闭截止阀。
保证公司的正常生产。
 SQDQ421F手动+气动紧急切断阀使用气源控制阀门的关闭,以便在发生事故时管道或储罐,工人通过控制室快速接触开关,电磁阀瞬间通电,气源快速通过截止阀。
适用于氨/气储罐,管道入口和出口,控制安全阀切断流量。
气动紧急切断阀结构配有插头具有低熔点(熔化合金),在≥80℃的温度下熔化(熔化金)并阻止空气管的压力释放。
液氨紧急切断阀快速关闭,以保护油箱系统的安全。
二,手动+气动紧急切断阀 - 性能规格:
压力等级:2.5 / 4.0Mpa
气缸工作压力:0.3-0.6Mpa
工作温度:-40 〜+ 80°C
气缸使用介质:氮气`无空气
使用介质:天然气,液化气,液氨,气体 \\ n
熔化时间:±70°C
关闭时间:≤5秒
气缸开启压力; ≥0.3-0.6Mpa
阀体材质:铸钢,不锈钢:304,316,316L
弹簧:50CrVA(弹簧钢) \\ n
气缸,活塞:球墨铸铁
密封圈,O形圈:PTFE,丁腈橡胶
三,手动+气动紧急切断阀--工作原理则和结构描述:
 1。当压缩空气供应时,先导阀打开,阀门和阀瓣之间的导向槽是入口端的压力释放,以减小开启和关闭力,因此截止阀是劳动力 - 节约和快速,当气源释放时,紧急情况是紧急的。
关闭阀自动关闭。
 2。气动截止阀配有自动熔化装置,易于熔化。当环境温度达到75±5°C时,易熔合金熔化并释放气缸,使油箱截止阀自动关闭。
 3。该工作站采用PTFE密封面作为截止阀,具有良好的密封性能。
 4。罐体截止阀的驱动部分与压力接收阀体分离,易于更换气缸易损件和气缸○-ring。
 5。主要活动部件由镀铬不锈钢制成,具有良好的耐腐蚀性。
四,主要尺寸和连接尺寸(参考组成):
DN
D
D1
D2
b
F
z-Ф
25
115
85
65
16
2
4-Ф14
32
135
100
78
18
2
4-Ф18
40
145
110
85
18
2
4-Ф18
50
160
125
100
20
3
4-Ф18
65
180
145
120
22
3
8-Ф18
80
195
160
135
22
3
8-Ф18
100
230
190
160
24
3
8-Ф23
125
270
220
188
28
3
8-Ф25
150
300
250
218
30
3
8-Ф25
200
360
310
278
34
3
12-Ф25
250
425
370
332
36
3
12-Ф30
300
485
430
390
40
3
16-Ф30



五,手动+气动紧急切断阀- 特殊优点:
手动+气动紧急切断阀具有耐腐蚀性差,普通铸造阀易穿孔的缺点。根据介质的具体特点,双功能截止阀在阀体材料上使用耐腐蚀钢(碳钢添加耐腐蚀合金元素)。
它可以承受氨气和气体腐蚀,在低温下可以达到-40°C,以确保最大的工作条件。
结构采用日本切割阀技术,阀体全部采用精密铸造,有效解决了化工管道普通阀门密封性能差,易泄漏的问题。
六,手动气动紧急切断阀 - 注意:
截止阀的气缸开启压力≥0.3-0.6Mpa,每日气缸工作压力不应低于0.4MPa,以保证阀门的正常运行。
流过阀体的介质应该是没有杂质和颗粒的气体。
常闭截止阀;电磁阀断电,阀门自动关闭。
阀门应在不生产时每天关闭,以避免弹簧长期压缩疲劳失效,并降低截止阀密封的性能。
影响正常的工作生产。
常开关闭阀;电磁阀激励进气口,气压关闭阀门。
关闭电磁阀并打开阀门。
