QDQ421F-40C-50气动液氨紧急切断阀   发布时间:18-11-06

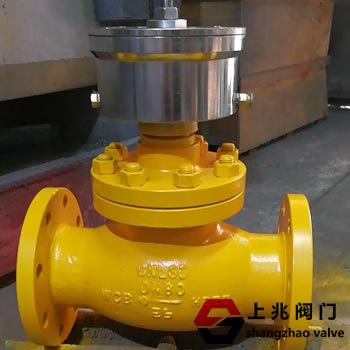

I.QDQ421F-40C-50气动液氨紧急切断阀 - 概述:
SZ /上兆QDQ421F-40C-50气动液氨紧急切断阀适用于氨/气储罐,管道进出口控制安全阀切断流量。在设备发生故障,腐蚀损坏,密封失效的情况下,在发生紧急情况或紧急情况时,用于切断上游气源,避免事故范围扩大,控制事故的影响,并减少事故损失。
气动氨紧急切断阀配有低熔点(熔化合金)塞。易熔合金的温度≥80°C,气压释放截止阀快速关闭,以确保储罐系统的安全。
气动氨气紧急切断阀(气动紧急切断阀)由多弹簧气动隔膜执行器或浮动活塞执行器和调节阀组成,接收调节仪表信号,控制切割,切换或切换过程管道中的流体。它具有结构简单,响应灵敏,运行可靠的特点。可广泛用于石油,化工,冶金等工业生产部门。紧急切断阀的来源需要过滤(压缩空气)氮气。
二,QDQ421F-40C-50气动液氨紧急切断阀 - 性能规格:
压力等级:2.5 / 4.0Mpa
气缸工作压力:0.3-0.6Mpa
工作温度:-40〜+80℃下
气缸介质:氮气,无空气
使用介质:天然气,液化气,液氨,气体
熔化时间:±70°C
关闭时间:≤5秒
气缸开启压力;≥0.3-0.6Mpa
主体材质:铸钢,不锈钢。 304,316,316L
弹簧:50CrVA(弹簧钢)
气缸,活塞:球墨铸铁
密封圈,O形圈:PTFE,丁腈橡胶
类型:气动/常闭。 通常开放铸造/不锈钢
三,QDQ421F-40C-50气动液氨紧急切断阀 - 安装尺寸单位:(mm)

DN

     L

     H

     D

    D1

    D2

     b

    f

   z-d

   15

   130

   215

   95

   65

   45

   16

   2

 4-14

   20

   150

   255

   105

   75

   55

   16

   2

 4-14

   25

   160

   285

   115

   85

   65

   16

   2

 4-14

   32

   180

   300

   135

   100

   78

   18

   2

 4-18

   40

   200

   320

   145

   110

   85

   18

   2

 4-18

   50

   230

   380

   160

   125

   100

   20

   3

 4-18

   65

   290

   420

   180

   145

   120

   22

   3

 8-18

   80

   310

   450

   195

   160

   135

   22

   3

 8-18

   100

   350

   520

   230

   190

   160

   24

   3

 8-23

   125

   400

   558

   270

   220

   188

   28

   3

 8-23

   150

   480

   750

   300

   250

   218

   30

   3

 8-25

   200

   600

   950

   360

   310

   278

   34

   3

 12-25

   250

   650

   1050

   425

   370

   322

   36

   3

 12-30

   300

   750

   1120

   485

   430

   390

   40

   3

 16-30
