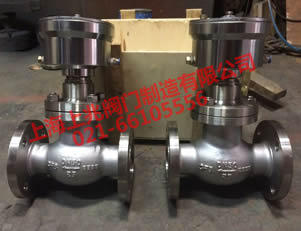

QDQ421F-25C-150气动氨用紧急切断阀   发布时间:18-09-12



I.QDQ421F-25C-150气动氨用紧急切断阀 - 概述:

QDQ421F-25C-150气动氨用紧急切断阀适用于氨/气储罐,管道进出口控制安全阀切断流量。在设备发生故障,腐蚀损坏,密封失效的情况下,在发生紧急情况或紧急情况时,用于切断上游气源,避免事故范围扩大,控制事故的影响,并减少事故损失。
气动氨紧急切断阀配有低熔点(熔化合金)塞。易熔合金的温度≥80°C,气压释放截止阀快速关闭,以确保储罐系统的安全。
气动氨气紧急切断阀(气动紧急切断阀)由多弹簧气动隔膜执行器或浮动活塞执行器和调节阀组成,接收调节仪表信号,控制切割,切换或切换过程管道中的流体。它具有结构简单,响应灵敏,运行可靠的特点。可广泛用于石油,化工,冶金等工业生产部门。紧急切断阀的来源需要过滤(压缩空气)氮气。
二,QDQ421F-25C-150气动氨用紧急切断阀 - 性能规格:

压力等级:2.5 / 4.0Mpa

气缸工作压力:0.3-0.6Mpa工作温度:-40~ + 80°C

气缸介质:氮气,无空气

使用介质:天然气,液化气,液氨,气体

熔化时间:±70°C

关闭时间:≤5秒

气缸开启压力;≥0.3-0.6Mpa

主体材质:铸钢,不锈钢。 304,316,316L

弹簧:50CrVA(弹簧钢)

气缸,活塞:球墨铸铁

密封圈,O形圈:PTFE,丁腈橡胶

类型:气动/常闭。 通常开放铸造/不锈钢

三、QDQ421F-25C-150气动氨用紧急切断阀--应用操作规程

气动切断阀气缸开启压力≥0.3-0.6Mpa,气缸的日常工作压力,不得低于0.4MPa,保证阀门的正常工作。
紧急切断阀不宜长时间开启,避免弹簧疲劳失灵。

四、安装注意事项

1、保管时将本阀的各个对外通路用塞子或盖板封闭,存放在干燥通风的室内,长期存放应经常检查,消除污垢,并在加工面上涂防锈油,防止锈蚀。

2、安装前应将本阀清除干净,将各螺纹连接处拧紧。

3、切断阀采用止回阀原理,只能单向截断,安装时必须注意阀门标志,将要保护的一端作为阀门入口。阀门安装时应注意:高进低出。

4、订货须注明法兰密封面形式,压力等级及连接标准。
