| 气动蝶阀的工作原理和具体分类 发布时间：21-02-04 |

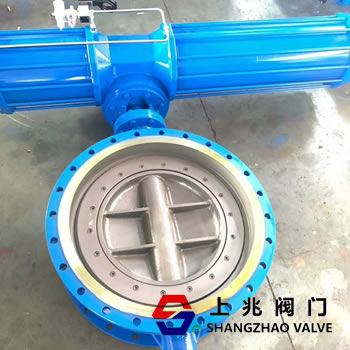

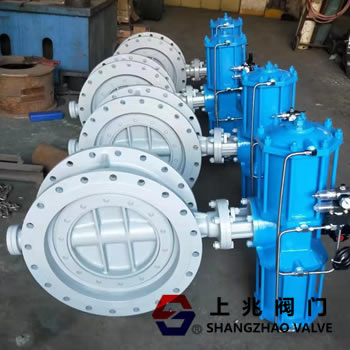

气动蝶阀的工作原理和具体分类是什么？ 气动蝶阀使用圆形蝶板，该蝶板随阀旋转以实现打开和关闭性能。实现激活作用的气动阀主要用作截止阀。它也可以设计成具有调节功能或分段阀和调节功能。 中等直径管道的使用正在增加。 蝶阀结构简单，体积小，重量轻，仅由几个部分组成。 气动蝶阀的主要分类为：气动对夹式蝶阀，气动橡胶衬里蝶阀，气动氟衬里蝶阀，气动通风蝶阀，气动伸缩蝶阀等。   1。气动蝶阀的工作原理： 气动蝶阀使用圆形蝶板，该蝶板与阀一起旋转以实现开闭性能。实现激活作用的气动阀主要用作截止阀。切断阀也可以设计成具有调节阀或分段阀的功能。 中等直径管道的使用正在增加。 蝶阀结构简单，体积小，重量轻，仅由几个部分组成。 此外，它可以通过旋转90°快速打开和关闭，并且操作简单。同时，电动阀具有良好的流体控制特性。 当蝶阀处于全开位置时，蝶板的厚度为介质流经阀体时的单阻力，因此阀产生的压降较小，因此具有较好的流量控制特征。 蝶阀有两种密封类型：弹性密封和金属密封。 弹性密封阀，密封环可以镶嵌在阀体上或连接在蝶板的外围。 如果需要将蝶阀用作流量控制，则主要做的是正确选择阀门的尺寸和类型。 蝶阀的结构原理特别适用于制造大口径阀门。 蝶阀不仅广泛用于石油，天然气，化工和水处理等一般行业，而且还用于火力发电厂的冷却水系统。 2。气动蝶阀的具体分类： 1气动对夹式蝶阀 气动对夹式蝶阀结构新颖。阀体的构造满足狭窄的管道空间所形成的短距离晶片结构，外部泄漏和内部泄漏为零，符合国家标准。 2气动衬胶蝶阀 连接方法包括法兰，对接夹，密封衬里衬有丁腈橡胶，乙丙橡胶，耐热乙丙橡胶，天然橡胶，氯丁橡胶，氟橡胶，PTFE，根据情况更合理介质的化学性质 select。 3、气动衬氟蝶阀 防腐衬氟蝶阀采用两件式阀体组合。阀座和阀体衬里是一体的。阀工作时，只有全塑料阀座和衬有塑料的蝶板才与介质接触。该产品可以抵抗熔融的碱金属和元素氟以外的任何介质的腐蚀，将D71F46阀杆和蝶板锻造为一体，并在表面均匀覆盖一层FEP。 阀体通道的内表面光滑，流体阻力小，CV值高，流量大，扭矩适中。它采用四级密封结构，并在密封表面外侧配备了耐高温和抗老化的SI橡胶弹性垫片阀座，完全达到了介质的零泄漏。 4、气动蝶阀 气动蝶阀的特点：阀板与阀座之间有很小的间隙。该产品适合在空气流通不良的环境中使用。 5、气动伸缩式蝶阀 气动伸缩式蝶阀的主要特点： 设计新颖合理，结构独特，重量轻，操作方便，启闭迅速；伸缩式蝶阀不仅可以调节和截流，补偿管道温差引起的热胀冷缩，还可以提供阀门的安装，更换和维护。 方便。 密封件可以调节和更换，密封性能可靠。 6、气动法兰蝶阀 气动法兰蝶阀该产品由橡胶密封蝶阀组成阀，碳钢或不锈钢阀板和阀杆。 适用于温度≤80〜120℃的给排水，食品，化工，石油，电力，纺织，造纸等燃气管道中的截流介质的调节。气动调节蝶阀是一种阀板，其阀板绕垂直于通道的固定轴旋转。它是活塞式双作用或单作用阀。 由回弹式气动执行器和蝶阀组成，是一种旋转式高性能调节或截止阀，配有电动，气动紧急切断阀定位器或电磁阀，空气滤清器减压器，限位开关阀位置反馈装置 ，可实现工艺管道中流体介质的比例调节和二位截止控制，从而实现对流量，压力，温度，液位等参数的自动控制 以上是对气动蝶阀的工作原理和具体分类的说明。如果您想了解更多有关气动蝶阀的信息，请关注我们的上海上上兆阀门厂 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
