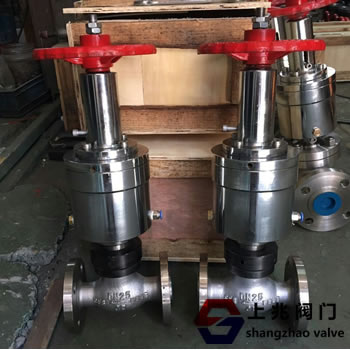

产品名称：手动带气动紧急切断阀

产品型号：SDQD421F-16/25/40C

产品规格：DN15-DN300

压力等级：1.6Mpa-2.5Mpa-4.0Mpa

适用介质：液氨、氨气、天然气、液化气

使用温度：-40~+80℃

阀体材质：铸钢、不锈钢304、316、304L、316L

     手动带气动紧急切断阀是一种安全保护阀，安装在液氨、氨气、液化石油气（燃气），液体与气体管路上，与远距离气源配套使用，利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使气源卸压，或高温≥75℃时易熔合金熔化，而气缸自动卸压，阀门迅速关闭而止漏，起安全保护作用。广泛应用于化工危险品管道、供气管网系统、燃气热能工厂车间、燃气锅炉房及住宅居所的安全设施。

手动带气动紧急切断阀结合了截止阀，止回阀,电磁阀和气动阀门的优点，具有的技术性能，低负荷损失和高可靠性，用于发生紧急情况时通过泄露报警仪输出信号给电磁阀，电磁阀通电关闭气源，阀门自动关闭，也能远距离迅速操控管道或储罐上阀门的开启、关闭，保证人身和财产安全。

手动带气动紧急切断阀属于自动化系统中执行机构的一种阀门，由弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。具有结构简单，反应灵敏，动作可靠等特点。 可广泛地应用在石油、化工、冶金等工业生产部门。手动带气动紧急切断阀的气源要求经过滤的压缩空气，流经阀体内的介质应该是无杂质和无颗粒的气体。

气缸工作压力：≤2.0Mpa

气缸使用介质：氮气、无水空气

气缸开启压力：≥0.5-0.7Mpa

气缸使用温度：≤75℃

（易熔合金）熔化温度：75±5℃

切断时间：阀门口径小于等于DN65关闭时间≤5秒

          阀门口径大于DN65关闭时间≤10秒

气缸、活塞：球墨铸铁

弹簧材质：50CrVA（弹簧钢）

密封圈，O型圈：聚四氟乙烯，丁晴橡胶

开启类型：常开式，常闭式

手动带气动紧急切断阀气源入口安装一只二位三通电磁阀，利用远程电器控制台控制阀门开关。

1、阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。发生紧急情况时燃气泄漏报警器报警输出信号给电磁阀,电磁阀通电排气,阀门自动关闭.

2、手动控制电磁阀（按下红色卡子）排气,阀门自动关闭.

3、当工作人员处理完事故，人工重新开启阀门，才会恢复供气。

4、电气防护等级：CEI IP65/IP67 　　

5、防爆等级：Eexm Ⅱ T4/ Eexm Ⅱ T5 　　

6、工作电压及电功率：交流 AC24V或220V，50Hz/14V；直流 AC12V/8.5W，AC24V/8.5W
