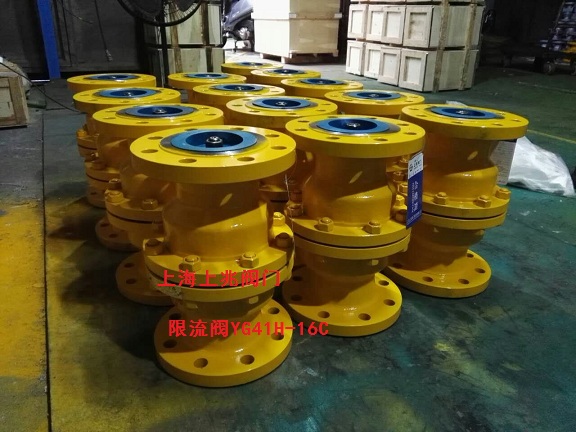

YG41H-25C-DN150,液氨限流阀发布时间：16-10-25

YG41H-25C-DN150,液氨限流阀是当管道或附件由于破损导致向外界直接泄漏，引起流速急速加大，使管道内的介质流量超过阀门的设定值时，在介质和压差的代同作用下，阀门将自动关闭，阻止事故的进一步扩大。事故排除后，阀门将自动重新恢复至运行状态。适用于安装在罐区管道或装卸管道的进出口处。

YG41H-25C-DN150,液氨限流阀--性能规范：

公称压力PN	壳体试验压力	适用温度
1.6 Mpa	2.4 Mpa	≤400℃
2.5 Mpa	3.75 Mpa	≤400℃
4.0 Mpa	6.0 Mpa	适用介质
切断时间	〈2.5s	液化石油气，液氨等

YG41H-25C-DN150,液氨限流阀--尺寸：

YG41W		PN 2.5 / 4.0 MPa
DN	L	D	D1	D2	b	Z-Ф	限流量
							L/min±10%
25	160	Ф115	Ф85	Ф65	16	4-Ф14	160
32	180	Ф135	Ф100	Ф78	18	4-Ф18	400
40	200	Ф145	Ф110	Ф85	18	4-Ф18	400
50	230	Ф160	Ф125	Ф100	20	4-Ф18	640
80	310	Ф195	Ф160	Ф135	22	8-Ф18	1600
100	350	Ф230	Ф190	Ф160	24	8-Ф23	2500
150	480	Ф300	Ф250	Ф218	30	8-Ф25	3300
200	600	Ф360/Ф375	Ф310/Ф320	Ф278/
Ф282	34 / 38	12-Ф25/12-Ф30	5900
