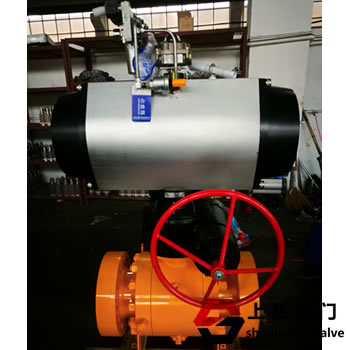

Q641气动球阀发布时间：19-04-17

[阀门用途]

Q641气动球阀系列产品结构紧凑，密封可靠，易于维护，密封面和球面经常封闭，不易被介质侵蚀，易于操作和维修适用于水，溶剂，酸和天然气等一般工作介质，也适用于各种工业中广泛使用的氧气，过氧化氢，甲烷，乙烯等恶劣工作条件的介质。 r \\ n

【通用型号】

气动球阀的常用型号有：q641f，q641h，q641y，q661f，q644f，q647h，q647f，q647y，q645f，qd647f，vq647h，pq640h，pq640y ，py640f，pq671h等

[阀门特性]

1。流动阻力最小。当全直径球阀打开时，球形通道，阀体通道和连接管的直径相等，形成直径，介质几乎不会流失;

2。气动球阀可以完全打开，并通过旋转90°完全打开和关闭。

与相同规格的闸阀和截止阀相比，球阀体积小，重量轻，便于管道安装;

3。先进的阀座：阀座设计具有多年的球阀制造经验，确保阀门密封，低摩擦系数，小操作扭矩，各种阀座材料，适应性广;

4，开关是正确：平头阀杆，与手柄的连接不会错位，从而确保手柄指示的开关状态与阀门一致; 紧急切断阀

5。锁定装置：为了防止阀门开关处理不当，在阀门完全打开和完全关闭的位置有一个锁定孔，以确保阀门处于正确的位置;

6。阀杆防飞结构：阀杆底部加载，防止压力飞出，同时，火灾后可与阀体形成金属接触，确保阀杆密封;

7。气动球阀使用具有圆形通孔的球作为开闭构件。在阀杆驱动下，球绕阀杆中心旋转0~90度，完成开合功能。它具有结构紧凑，旋转快的特点。

90度，阀门可以关闭，管道介质被切断;阀杆为底部加载型，可消除阀杆穿透事故，确保使用安全;

8。更换阀体，球体和密封件的材料可适用于各种工作条件。球阀的阀体可以是一体的或组合的。

[执行标准]

设计规范：GB / T12237 API 6D API 608 BS 5351

结构长度：GB / T 12221 ASME B16.10

法兰连接：GB / T 9113 ASME B16.5

试验和检验：GB / T 13927 API 598 API 6D

气动球阀主要技术规范：
