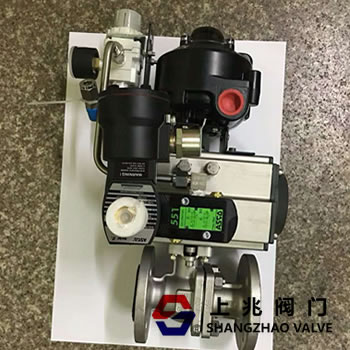

气动切断阀由单/双作用气动执行机构和防火抗静电O型浮动不锈钢法兰球阀组成，并配有DC 24V防爆线圈、电磁阀、空气过滤器减压阀、信号反馈、手轮装置等整体部件。DC 24V防爆线圈电源控制电磁阀将压缩空气转换到气缸内，推动活塞旋转，开启和关闭气动切断阀。
在安装气动切断阀之前，打开气源进行安装前检查。电磁阀上有一个小金属点。通过手动按下和释放它来调试几次。检查切断阀的开闭动作是否灵敏。如果打开和关闭动作缓慢，增加气源压力。
气动切断阀的安装形式：
如果直径小于DN100或以上，可水平或垂直安装。
如果直径大于DN100，建议水平安装。由于直径大于DN 100的执行机构具有一定的质量，垂直安装会影响阀门的平衡，容易导致密封的损坏。如果空间有限，必须垂直安装。请为致动器做一个支架。
安装时，先去掉双面法兰的塑料盖，清理管口的杂质，用管子的连接法兰夹住密封垫片，用螺栓固定。
将塑料供气管插入空气减压阀的供气接头，然后接通电磁阀线圈的电源。
检查空气减压阀上的压力表。供气压力保持在0.5 ~ 0.6 MPa，基本是出厂时设定的。
如何调整空气减压阀压力表：用适当的力向上拉空气减压阀上的塑料头，然后左右转动，看指针停留的位置，再向下压塑料头。
气动切断阀的工作原理：
常开：阀门处于常开状态，通电通风关闭，断电通风打开，当通电通风关闭时，侧面手动阀必须关闭，以防断电/通电或线圈损坏，阀门通风打开。
常闭型：通电通风开启，断电排气关闭，气源故障：阀位关闭。
|
