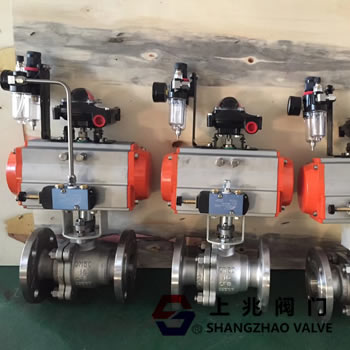

双作用气动开关型球阀Q641F   发布时间:19-11-06

型号:Q641F-25C Q641F-25P
双作用气动开关型球阀Q641F简介:
双作用气动开关型球阀Q641F采用有倒密封的下装式结构,倒密封的密封力随介质压力的增大而增大,故能确保阀杆的可靠密封,而且,当阀门异常升压时,阀杆不会喷出。当中腔压力出现异常升高现象时,中腔介质能依靠本身的推理推动阀座而自动泄压,从而确保阀体的安全。


技术参数:
口径:DN15~DN200
压力:1.0~10MPa
材质:WCB、A105、CF8、CF3M
密封圈:聚四氟乙烯、增强聚四氟乙烯、对位聚苯
填料:聚四氟乙烯、
柔性石墨
连接方式:法兰、螺纹、焊接
气动开关型球阀作用形式:
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)紧急切断阀
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
执行机构
采用新型系列AT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。优质气动阀门上海品牌WCB碳钢双作用气动开关型球阀Q641F根据工况及用户的需要,球阀可以设计为防火结构。球阀的耐火设计执行API 6D及JB/T6899等标准的规定,一旦发生火灾而使软密封圈烧损时,球阀的防火结构可阻止介质的大量泄漏,防止火灾进一步扩大。
