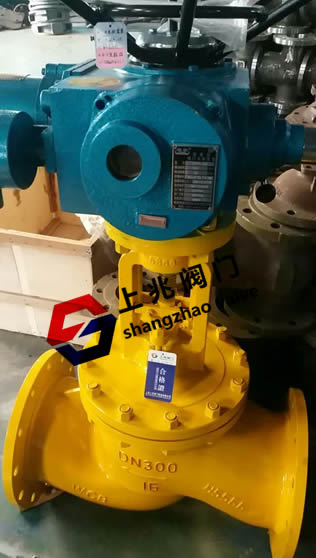

SZJ41F电动燃气截止阀   发布时间:17-12-29

SZJ41F电动燃气截止阀是上兆阀门提供的一种针对燃气管道设计的电动截止阀,多级采用380V防爆国内知名电动执行器。电动燃气截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。SZJ41F电动燃气截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。


SZJ41F电动燃气截止阀设计标准:


设计与制造结构长度法兰尺寸压力-温度试验-检验
GB122235GB12221GB9113 JB79GB9131GB/T13927 JB/T9092

SZJ41F电动燃气截止阀压力试验标准:


公称压力1.62.54.06.410.016.0
强度试验2.43.86.09.615.024.0
水密封试验1.82.84.47.011.018.0
上密封试验1.82.84.47.011.018.0
气密封试验0.5-0.7
