| 不锈钢气动紧急切断阀｜原理参数、密封防爆与应用选型 发布时间：26-05-28 |

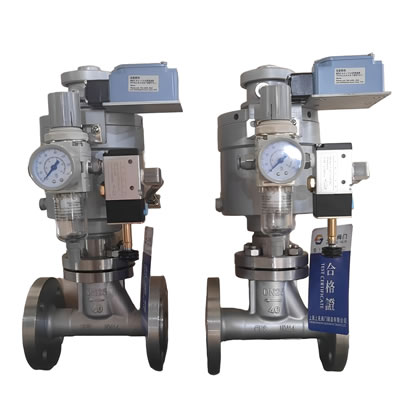

不锈钢气动紧急切断阀是工业管路安全防护的核心自控阀门，以不锈钢防腐、气动快速切断、防爆零泄漏为核心特性，在燃气、液氨、化工、储罐等高危场景实现紧急联锁关停，是保障生产安全的关键设备。上海上兆阀门深耕该领域，产品适配严苛工况，动作灵敏、密封可靠。 一、产品定义与核心原理 不锈钢气动紧急切断阀（常见型号 QDQ421F）是单作用弹簧复位式安全阀门，由上海上兆阀门结合工业高危场景需求研发。 核心功能：正常工况保持开启；泄漏、火灾、断电时 **≤5 秒 ** 快速关闭，切断介质源头。 型号解析：QDQ（气动切断）、4（法兰连接）、2（直通式）、1F（软密封）。 工作原理： 正常状态：压缩空气（0.3-0.6MPa）进入气缸，推动活塞压缩弹簧，阀门开启。 紧急触发： 远程控制：电磁阀断电泄压，弹簧复位关阀。 高温熔断：≥70℃易熔合金塞熔化，气缸泄压关阀。 气源故障：失气自动关阀，实现 “故障安全”。 二、结构组成与材质优势 1. 核心结构 阀体：304/316 不锈钢，法兰连接（DN25-DN300）。 阀芯 / 阀座：不锈钢 + PTFE 软密封，零泄漏；硬密封可选耐高温合金。 气动执行器：单作用弹簧复位，气缸耐压≤2.0MPa。 易熔塞：70℃±5℃熔断，火灾工况自动触发。 附件：防爆电磁阀、限位开关、过滤减压阀（IP65 防护）。 2. 材质核心优势 强耐腐蚀：304/316 不锈钢适配天然气、液氨、弱酸弱碱介质，无锈蚀、无二次污染。 安全防爆：Ex d IIC T6 防爆等级，适配易燃易爆环境。 耐用长寿命：精密铸造阀体，密封面硬化处理，启闭数万次无泄漏。 三、关键技术参数（干货） 以下为上海上兆阀门 QDQ421F 系列核心参数，覆盖主流工况： 表格 参数项 数值范围 备注 公称通径 DN25-DN300 常用 DN50/DN80/DN100 公称压力 1.6/2.5/4.0MPa PN16/PN25/PN40 工作温度 -40℃~+80℃ 高温型可达 + 120℃ 气源压力 0.3-0.6MPa 洁净无水空气 / 氮气 关闭时间 ≤5 秒 紧急工况快速响应 密封等级 ANSI Class VI 气泡级零泄漏 防爆等级 Ex d IIC T6 Gb 适配防爆区域 阀体材质 304/316/316L 不锈钢 防腐优先 316L 四、五大核心性能特点 快速切断，安全联锁：单作用弹簧复位，失气、断电、高温三重触发，≤5 秒全关，杜绝泄漏扩散。 不锈钢防腐，适配广：全不锈钢过流部件，适配燃气、液氨、化工溶剂等介质，耐腐不生锈。 零泄漏密封，高可靠：软密封（PTFE）气泡级密封；硬密封耐高温耐磨，长期运行无外漏。 防爆设计，适配高危区：执行器及附件防爆认证，IP65 防护，适配化工、燃气站等易燃易爆环境。 维护简便，成本低：模块化设计，无需拆管路可更换密封件；故障自动复位，降低运维难度。 五、全场景应用覆盖 1. 燃气 / 液化气系统（刚需） 城市燃气管道、储罐出入口：泄漏时快速切断，防止爆炸事故。 液化气站、加气站：与报警器联动，浓度超标自动关阀。 2. 液氨 / 化工介质 液氨储罐、输送管道：液氨有毒易燃，紧急切断防泄漏中毒。 化工酸碱、有机溶剂管路：不锈钢防腐，适配轻度腐蚀介质。 3. 工业储罐与管线 石油、燃油储罐：火灾高温易熔塞熔断，自动关阀防火势蔓延。 电厂、冶金高危管线：联锁保护，设备故障时快速隔离。 4. 市政与商用安全 酒店、食堂燃气管道：防爆切断，预防燃气泄漏爆炸。 水处理、环保工程：有毒介质输送安全切断，防环境污染。 六、用户刚需问答（高频疑问） Q1：不锈钢气动切断阀和普通切断阀有什么区别？ A：核心差异在材质与安全性能。不锈钢款防腐耐用，适配腐蚀 / 易燃易爆介质；普通铸铁款易锈蚀，仅适用于清水。此外，不锈钢款防爆等级高、密封零泄漏，高危场景更安全。 Q2：如何根据工况选择口径与压力等级？ A：按 “介质→压力→口径→温度” 选型： 介质：燃气 / 液氨选 316 不锈钢，清水选 304。 压力：常规选 PN16/PN25，高压选 PN40。 口径：与管道一致，常用 DN50-DN100。 温度：≤80℃标准型，80-120℃高温型。 Q3：安装时要注意什么？ A：3 个关键要点： 流向：高进低出，禁止反向安装。 气源：干燥洁净，前端装过滤减压阀，防杂质卡顿。 触发测试：安装后手动测试高温熔断与远程关闭功能，确保可靠。 Q4：日常维护重点是什么？ A：重点查 3 项： 密封面：定期检查无磨损、无泄漏。 易熔塞：无变形、无腐蚀，温度达标可熔断。 气动附件：电磁阀、限位开关动作灵敏，防爆密封完好。 七、上海上兆阀门产品优势 上海上兆阀门专注安全切断阀研发制造，不锈钢气动紧急切断阀具备三重保障： 技术保障：CFD 流体仿真设计，密封面精密研磨，出厂 100% 压力与联锁测试。 品质保障：304/316 不锈钢精工铸造，防爆认证齐全，适配 - 40℃~+120℃严苛工况。 服务保障：提供选型、安装指导、运维培训一站式服务，支持定制特殊口径与压力等级。 总结 不锈钢气动紧急切断阀以快速切断、不锈钢防腐、防爆零泄漏、高可靠性为核心优势，是燃气、液氨、化工、储罐等高危场景的安全 “生命线”。上海上兆阀门产品规格齐全、性能稳定，可满足不同工况的安全切断需求，为工业管路系统提供可靠安全保障。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
