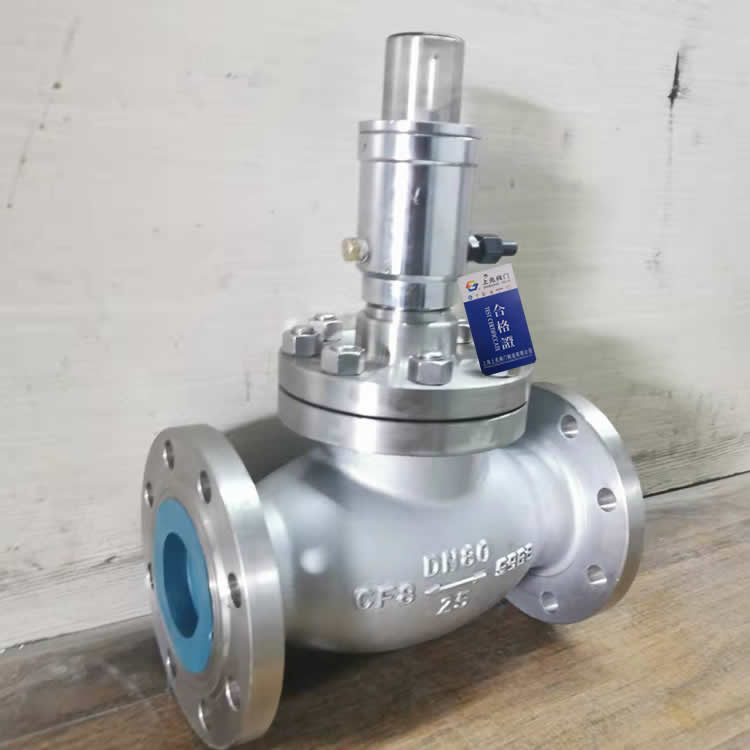

SJ741F-25C不锈钢液动截止阀   发布时间:22-05-12

SJ741F-25C不锈钢液动截止阀介绍:

SJ741F-25C 不锈钢液动截止阀、切断阀、不锈钢液动截止阀是一种实用操作型截止阀,执行机构上配上液动执行装置。类型:常闭式、手摇油泵配套使用。液动装置是用液压力启闭或调节阀门的驱动装置它由控制、动力和执行机构三大部分组成。动力部分由液压泵、油箱等件构成,实现往复直线运动;另一种是液压马达执行机构,实现回转运动。

SJ741F-25C不锈钢液动截止阀工作原理:

不锈钢液动截止阀在无压力情况下,阀瓣处于常闭状态,当油泵把压力气输入切断阀油缸时,阀瓣开启,当需要关闭紧急切断阀或遇有紧急情况时,将手摇油泵泄压阀打开即自动关闭。液动紧急切断阀是由柱塞固定在阀座上,上兆阀门当压力(混合锭子油 ,变压器油)通过阀座注入油缸时,阀瓣即离开阀座,当压力泄掉,阀瓣由于弹簧力的作用,迅速关闭。

三、阀门工作介质的流动方向,阀座端为出口,无阀座端即为进口和油罐压力方向相反。(安装方向:高进低出)
 液动截止阀采用安全阀的升降结构和止回阀防止介质倒流的原理,内结构装有低熔点(易熔合金)的塞子。通过手摇油泵手柄做往复动作,使压力增高来打开紧急切断阀,介质即可通过,如遇火灾或其他紧急情况时,将手摇油泵的卸压阀打开,油压系统迅速泄压,使切断阀立即关闭,或外界温度升高至80℃以上时,上兆阀门安装在油泵或紧急切断阀的(易熔金)立即熔化,达到自动泄压目的,使切断阀自动迅速关闭。
  液动截止阀(可加装手轮手动装置)在手摇油泵失灵维修时(或常年使用弹簧失灵),可通过手轮开启或关闭切断阀,确保正常工作生产。
液动截止阀技术标准:
压力等级 20K 4.0MPa
油缸工作压力 ≤6.0.Mpa
使用温度 -40~+80℃
油缸使用介质 混合锭子油 ,变压器油
使用介质 天然气,液化气,液氨
熔闭时间 ±70℃
关闭时间 ≤10秒
油缸开启压力 ≥2.0MPa
液动截止阀零件材料:
阀 体 阀 盖  碳 素 钢 WCB
油缸, 活塞 铬不锈钢
密封圈, O型川 聚四乙烯,丁晴橡胶
弹簧 50CrVA(弹簧钢)
可根据用户要求法兰加工成双凹,双凸,一凹一凸,更方便维修安装,避免更改管道设施。节省人力物力。
