| QDQ421F大口径气动紧急切断阀 发布时间：19-09-24 |

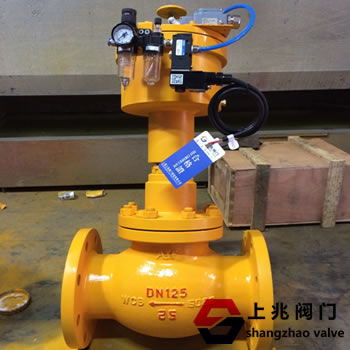

站用气动紧急切断阀/液氨贮罐切断阀/氨用紧急切断阀 型号：QDQ421F-25C规格DN25-DN300 上兆气动紧急切断阀系列有：液氨紧急切断阀，氨气紧急切断阀，氨用紧急切断阀，适用于氨气/燃气储罐，管道出入口控制切断流量的安全阀门。在设备故障、腐蚀破坏、密封失效,出现泄漏酿或紧急情况时,用以切断储罐气体来源,避免事故范围扩大,控制事故影响,减少事故损失。 上兆气动紧急切断阀用途和性能规范： 上兆站用气动紧急切断阀是一种储罐安全保护切断阀，安装在氨气、燃气与气体贮罐或管路上，与远距离气源配套使用，利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使气源卸压，或高温≥75±5℃时易熔合金熔化，而气缸自动卸压，【紧急切断阀】迅速关闭而止漏，起安全保护作用。  上兆气动紧急切断阀电控的工作原理： 站用气动紧急切断阀气源入口安装一只二位三通电磁阀，利用远程电器控制台控制阀门开关。 燃气泄漏报警器报警通电,电磁阀通电排气,‘切断阀’自动关闭. 手动控制电磁阀(按下红色卡子)排气,<站用紧急切断阀>自动关闭. 上兆气动紧急切断阀主要性能规范： 压力等级：2.5-4.0Mpa 气缸工作压力 ≤2.0Mpa 使用温度：-40-+80℃ 气缸使用介质：氮气、无水空气 使用介质：液氨、液化气、天然气 熔闭温度：≥75±5℃ 关闭时间：≤5秒 气缸开启压力：≥0.5-0.7Mpa 上兆气动紧急切断阀作用原理和结构说明： 1.当气源给压时，先导阀开启，通过与阀瓣之间的导槽是进口端卸压，以减小启闭力，使切断阀开启省力而迅速，当气源卸压时{站用紧急切断阀}自动关闭。 2.气动切断阀设有易熔化塞自动切断装置，当环境温度达到75±5℃时易熔合金熔化，气缸卸压，使贮罐切断阀自动关闭。 3.站用切断阀采用聚四氟乙烯密封面，密封性良好。 4.储罐切断阀驱动部分和受压阀体分开，容易更换气缸易损件及气缸○型圈。 5.主要运动部件采用含铬不锈钢，耐蚀性良好。 主要零件材料： 阀体：铸刚CFB 不锈钢 304 316 气 缸、活 塞： 铬不锈钢 密封圈、○型圈：聚四氟乙烯、丁晴橡胶 弹 簧：50CrVA(弹簧钢) 上兆气动紧急切断阀注意事项： 1.切断阀气缸开启压力≥0.3-0.6Mpa，气缸的日常工作压力，不得低于0.4MPa,保证阀门的正常工作。流经阀体内的介质应该是无杂质和无颗粒的气体。 2.常闭式站用切断阀；电磁阀断电排气,阀门自动关闭。常闭式紧急切断阀不适合长时间保持开启，3.通常24小时要关闭一次，避免弹簧长时间工作疲劳失灵。影响工作生产。截止阀 4.常开式站用切断阀；电磁阀通电进气,气压关闭阀门。关闭电磁阀排气，阀门重新开启。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
