气动紧急切断阀是否需要带手轮装置   发布时间:20-11-30

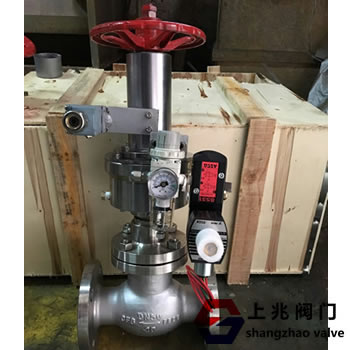

QDQ421F气动紧急切断阀就是我们常说的气动截止阀,也是自动执行机构中的一种,因其性能强大、切断效果好、流阻小等特点而深受大众的喜爱,因此被广泛用于石油、冶金、电力化工等相关行业。但是很多人又有个疑问,就是气动紧急切断阀是否需要带手轮装置这个问题小编就带大家好好探讨一下。
一.气动切断阀是否需要带手轮装置的作用是什么?

1.当气源信号或电信号出现故障时,或者当执行机构的主要元件(如膜片、弹簧、密封件、传动件等)损坏时,要把自动操作改为手动操作,可采用手轮机构继续维持调节阀的调节功能。

2.手轮机构也可用来作为调节阀行程的限位器。(限位功能)

3.手轮机构可提高调节阀运行的可靠性。调节阀如增设旁路,则投资费用多、占地面积大,当口径较大或使用贵金属时成本更高。使用手轮机构无论从投资费用或占地面积考虑,都是比较划算的。



二.气动紧急切断阀相关标准规范对手轮机构的要求

1.《自动化仪表选型设计规范》HG/T 20507-2014

11.9.7手轮机构的设置应符合下列要求:

1 未设置旁路的控制阀,应设置手轮机构。

2 工艺生产安全联锁用于紧急切断阀的控制阀,不应设置手轮机构。

3 手轮不应用于阀门的机械限位。


2.《石油化工自动化仪表选型设计规范》SH/T 3005-2016

10.1.12调节阀附件的选用应符合下列规定:

b)下列场合宜采用手轮机构:

1)未设置切断阀和旁路阀的调节阀;

2)手轮不能用于阀门机械限位,除非有特殊场合,其他方法都不适用于机械限位;


3)特殊调节阀

10.3.6.12气动执行机构的手轮选型应符合下列规定:

a)手轮应为侧面安装型,除非执行机构有特殊要求;

b)手轮的手动和自动位置应有明确标识,自动位置应带有锁定机构;

c)手轮必须能实现在无动力和阀门负载设计条件下操纵执行机构;

d)阀门开/关操作方向应明确标注在手轮上,手轮不得用作行程机械限位器。

10.3.7.10电动执行机构的手轮为标准配置,离合机构的设计,应确保电动机操作优先于手轮操作,无论何时,当电动机一启动,手轮操作应自动脱开。

3.《石油化工紧急停车及安全联锁系统设计导则》SHB-Z06-1999

6.2.5 与安全有关得控制阀不应设置现场手动的功能(应带安全复位功能)


三.气动切断阀是否需要带手轮装置机构?

切断阀是否设置手轮机构,没有准确的答案,主要是源于不同的应用场景考虑,这其中应该有一个取舍的关系。

1从HG/T20507-2014的要求来看,主要是与联锁为中心,避免手轮的设计对联锁动作的执行造成影响。

2SH/T3005-2016没有明确说是否需要设置,但是提出了一些基本约束条件。

3总起来说,与安全联锁相关的切断阀不应设置手轮机构。对于其他不参与安全联锁的切断阀,从工艺生产角度来考虑,根据工艺控制的重要性,同时没有设置旁路,并且该阀门故障,在有限可控的时间内不至于导致生产瘫痪的情况下,可以加手轮机构。这种情况,考虑到可能在正常运行过程中出现人员误操作,手动关闭阀门等情况,可以考虑增加相应的管理措施,如手轮上锁或者手轮拆除等。
