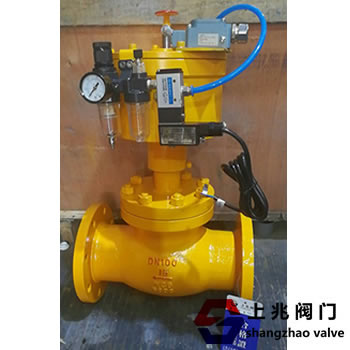

气动切断阀QDQ421F-25C 发布时间：20-04-25

气动切断阀QDQ421F-25C概述：

用于液化石油气储配站的贮罐出入口上，也可用于卸液管气液相进出口端，AH42F立式液相安全回流阀在紧急情况时该阀采用压缩空气或氮气进行远距离快速操作/控制5秒针关闭出入口，能保证贮运系统的安全、使用方便、无污染。

气动切断阀QDQ421F-25C原理：

当气泵把压力气输入本阀气缸时，阀瓣开启，当需要关闭阀门或遇有紧急情况时，将压力泄掉即自动关闭。本阀是由柱塞固定在阀座上，当缸即阀瓣，当压力气通过阀座注入气缸时，阀瓣即离开阀座，当压力泄掉，阀瓣由于弹簧力的作用，迅速关闭。阀门工作介质的流动方向，阀座端为出口，无阀座端即为进口和气压力方向相反。

由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，接收仪器的信号，控制工艺管道内流体的切断、接通或切换。具有结构简单，反应灵敏，动作可靠等特点。《气动紧急切断阀》内结构装有低熔点（易熔合金）的塞子，在外界≥80C温度（易熔金）熔化，堵塞气管泄压。液氨紧急切断阀迅速关闭，保护贮罐系统的安全。

常开型气动切断阀QDQ421F-25C；具有极佳的技术性能，低负荷损失和高可靠性，与远距离气源配套使用，利用气源控制阀门的关闭,以便在管道或储罐上发生意外情况时，工作人员迅速通过控制室触动开关，电磁阀瞬间通电，气源快速通过关闭切断阀

气动切断阀QDQ421F-25C注意事项

1，气动型切断阀气缸开启压力≥0.3-0.6Mpa，气缸的日常工作压力，不得低于0.4MPa,保证阀门的正常工作。

2，切断阀采用止回阀原理，只能单向截断，安装时必须注意阀门标志，将要保护的一端作为阀门入口。阀门安装时应注意：高进低出。

3，常闭式气动紧急切断阀不宜长时间开启，避免弹簧疲劳失灵。

4，订货须注明法兰密封面形式，压力等级及连接标准。

阀体材料：铸刚，不锈钢。304,316,316L

弹簧：50CrVA（弹簧钢）

气缸，活塞：球墨铸铁

密封圈，O型圈：聚四氟乙烯，丁晴橡胶

工作环境温度：-15～60℃

性能规范：公称压力PN

2.5、4.0MPa

气缸使用压力

≤4.0MPa

适用温度T

-40∽+80℃
