减压阀的基本知识和结构应用   发布时间:21-01-06

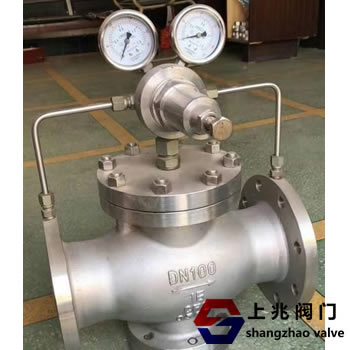

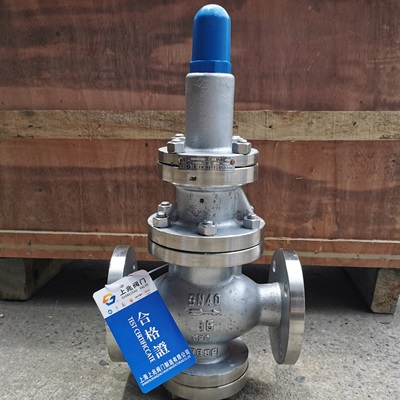

一、减压阀基本知识
    减压阀(reducing valve)是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,并在阀体内或阀后喷入冷却水,将介质的温度降低,这种阀门称为减压减温阀。该阀的特点,是在进口压力不断变化的情况下,保持出口听压力和温度值在一定的范围内。
    减压阀是气动调节阀的一个必备配件,主要作用是将气源的压力减压并稳定到一个定值,以便于调节阀能够获得稳定的气源动力用于调节控制。
按结构形式可分为薄膜式、弹簧薄膜式、活塞式、杠杆式和波纹管式;按阀座数目可人为单座式和双座式;按阀瓣的位置不同可分为正作用式和反作用式。


二、减压阀的基本性能
(1) 调压范围:它是指减压阀输出压力P2的可调范围,在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。
(2) 压力特性:它是指流量g为定值时,因输入压力波动而引起输出压力波动的特性。紧急切断阀输出压力波动越小,减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。
(3) 流量特性:它是指输入压力—定时,输出压力随输出流量g的变化而变化的持性。当流量g发生变化时,输出压力的变化越小越好。一般输出压力越低,它随输出流量的变化波动就越小。
三、减压阀的选用
    根据使用要求选定减压阀的类型和调压精度,再根据所需最大输出流量选择其通径。决定阀的气源压力时,应使其大于最高输出压力0.1MPa。减压阀一般安装在分水滤气器之后,油雾器或定值器之前,并注意不要将其进、出口接反;阀不用时应把旋钮放松,以免膜片经常受压变形而影响其性能。
四、减压阀技术参数
1、公称压力:1.0MPa、1.6MPa、2.5MPa
2、壳体试验压力:P=1.5PN
3.密封试验压力:P=1.1PN
4、出口压力:PN1.0MPa调节阀0.09~0.8MPa
PN1.6MPa调节阀0.10~1.2MPa
PN2.5MPa调节阀0.15~1.6MPa
5、适用介质:水
6、适用温度:0℃~80℃
    减压阀主要控制主阀的固定出口压力,主阀出口压力不因进口压力变化而改变,并不因主阀出口流量的变化而改变其出口压力。适用于工业给水、消防供水及生活用水管网系统。
五、减压阀的安装和维护应注意以下事项
1、为了操作和维护方便,该阀一般直立安装在水平管道上;
2、安装时应注意使管路中介质的流向与阀休上所示箭头的方向一致;
3、为了防止阀后压力超压,应在离阀出口不少于4M处安装一个减压阀。
六、减压阀作用与用途
    减压阀,是一种利用介质自身能量来调节与控制管路压力的智能型阀门。切断阀用于生活给水、消防给水及其他工业给水系统,通过调节阀减压导阀,即可调节主阀的出口压力。出口压力不因进口压力、进口流量的变化而变化,安全可靠地将出口压力维持在设定值上,并可根据需要调节设定值达到减压的目的。该阀减压精确,性能稳定、安全可靠、安装调节方便,使用寿命长。
