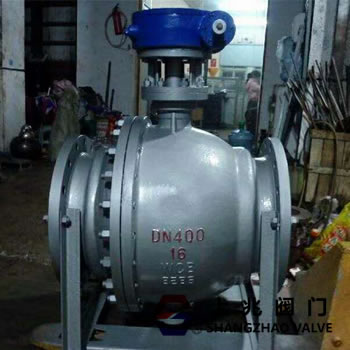

Q347F-16C天然气固定球阀   发布时间:20-07-09

一、Q347F-16C天然气固定球阀--产品概述

Q347F/PPL软密封固定球阀可按客户需求订制,阀体可选用铸钢、锻钢,密封面材料可选用聚四氟乙烯(PTFE)、加坡纤增强聚四氟乙烯(PTFE+GLASS)、对位聚笨(PPL),公称压力:0.6-10.0MPa,公称通径:15-1200mm,本产品具有性能优异,可靠性高,用途广泛,价格合理等优点,适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管。

Q347F/PPL软密封固定球阀两分式和三段式固定球阀又称侧装分体式球阀,将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半,其在管道上主要用于切断、分配和改变介质流动方面,它的枢轴结构保证了准确的球体位置,标准阀座采用弹簧结构,将阀座推向球体,保证了良好的低压密封性能,该球阀阀前、阀后、阀座都能密封,即所谓双向密封特性,利用自带的排放阀,阀体中腔可向外排放,枢轴采用防吹出保护结构,低摩擦系数的轴承等。



二、Q347F-16C天然气固定球阀--结构简图:


三、Q347F-16C天然气固定球阀--基本型号:

软密封固定球阀Q347F、Q347PPL,硬密封固定球阀常见的型号有Q47H、Q47Y、Q347H、Q347Y、Q347F、Q647H、Q647Y、Q947H、Q947Y等。

四、Q347F-16C天然气固定球阀--执行标准:

设计和制造标准:GB/T12237

结构长度标准:GB/T12221

阀门检验和试验标准:GB/T13927

连接法兰标准:JB/T79.1 GB/T9113.1-9113.4
