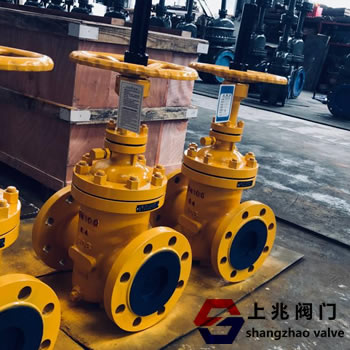

Z43WF-40C-80燃气平板闸阀   发布时间:18-10-12


一,Z43WF-40C-80燃气平板闸阀 - 使用
Z43WF-40C-80燃气平板闸阀(无漏气板闸阀)专为天然气,液化石油气,石油等设计。由于设计独特,结构新颖,密封性能好,完全解决了气体焦化引起的问题。开合等问题可以有效提高密封性能和使用寿命,真正实现零泄漏。
二,Z43WF-40C-80燃气平板闸阀 - 特点
阀体是铸造的。
阀座采用O形圈密封和预紧浮动座结构,使阀门进出口双向密封;结构的开启和关闭扭矩仅为普通阀门的1/2,可以轻松打开和关闭阀门。
阀座在密封表面上镶嵌有PTFE。它具有PTFE与金属和金属对金属的双重密封。 PTFE密封表面还去除了浇口的污垢。
阀门的压头,无论是完全打开还是完全关闭,始终与密封表面一致,并且保护密封表面免受介质的直接冲刷,从而延长使用寿命。
当阀门完全打开时,通道光滑平直,流阻系数很小,无压力损失,管道可以通过球清洗。
当阀门关闭时,可以自动移除内腔高压(详情请参阅作为示意图,使用安全。
闭合齿轮旋转和打开和关闭指令机构可以清楚,清晰地反映阀门长时间的打开和关闭。
直埋式阀门的外表面采用环氧煤焦油沥青处理,可以与管道使用寿命相同。
三,Z43WF-40C-80燃气平板闸阀 - 实施标准
设计和制造:API 600
法兰尺寸:ANSI B16.5
结构长度:ANSI B16.10
压力〜温度:ANSI B16.34
检查和测试:API 598
四,Z43WF-40C-80燃气平板闸阀 - 性能规范:
压力等级常温试验压力(MPa)适用温度适用介质
壳体试验左密封右密封低压气密封普通型抗硫型
公称压力
(MPa)
1.62.41.761.760.6-29~121℃或按用户要求石油、天然气、水等非腐蚀性介质含H2S、Co2的石油、天然气、水等腐蚀性介质
2.53.752.752.750.6
4.06.04.44.40.6
6.49.67.047.040.6
磅级(Lb)1503.02.22.20.6
3007.55.55.50.6
