Z41X 明杆软密封闸阀

明杆软密封闸阀
所属系列:闸阀系列
检索关键字:明杆法兰闸阀,软密封法兰闸阀,明杆弹性座封闸阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

Z41X 明杆软密封闸阀是一款自动阀,密封面可依靠介质产生的压力而自行密封。即通过介质压力将闸板密封面压向宁一侧的阀座密封面,从而使两个密封面紧密结合确保密封性能良好,这也可称之为自密封。相对于传统闸阀的强制密封方式更加方便,工作效率也能大大提高。

一、Z41X 明杆软密封闸阀工作原理

  Z41X 明杆软密封闸阀的启闭件为闸板,闸板有两个密封面,可依据阀门的参数而形成不同的模式闸板阀。明杆闸阀的闸板可做成一个整体来使用,称为刚性闸板;或是改变为可产生微量变形的闸板,改善工艺性从而弥补在加工过程中产生的偏差,这种闸板叫做弹性闸板。
  Z41X 明杆软密封闸阀是通过转动手轮,手轮与阀杆的螺纹进行进、退工作的情况下,提高或降低与阀杆连接的闸板,从而完成启闭工作。这就是将旋转运动转变为直线运动,从力学角度来说明就是将操作转矩变换为操作推力。

二、Z41X 明杆软密封闸阀技术参数:

  压力等级:1.0MPa、1.6MPa
  阀体耐压:1.5MPa、2.4MPa
  密封试验:1.1MPa、1.76MPa
  工作温度:0~80℃
  适用介质:水、气等
三、Z41X 明杆软密封闸阀安装事项:

  1.明杆闸阀的手轮、手柄以及传动结构是不允许做起吊使用,并且严禁碰撞,避免破损;
  2.明杆闸阀应该垂直安装,就是将阀杆安置在垂直位置,手轮放在顶端;
  3.带有旁通阀的明杆闸阀在使用前应该先将旁通阀打开;
  4.带有传动机构的闸阀要按照指定的安装说明书进行安置;
  5.如果经常使用明杆闸阀,最少每个月就要进行清洗、润滑一次。

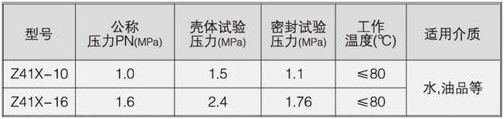

四、Z41X 明杆软密封闸阀型号主要参数:

      明杆闸阀型号主要参数

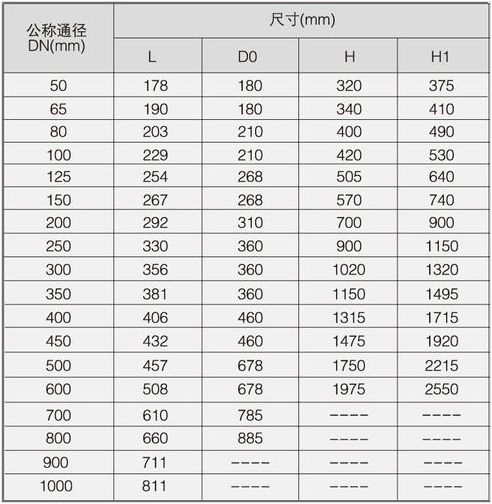

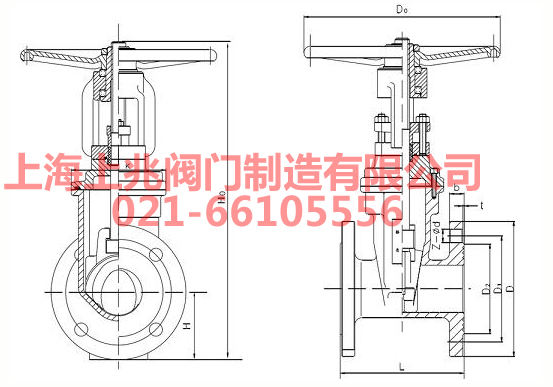

五、Z41X 明杆软密封闸阀图片主要尺寸:

      明杆闸阀图片主要尺寸

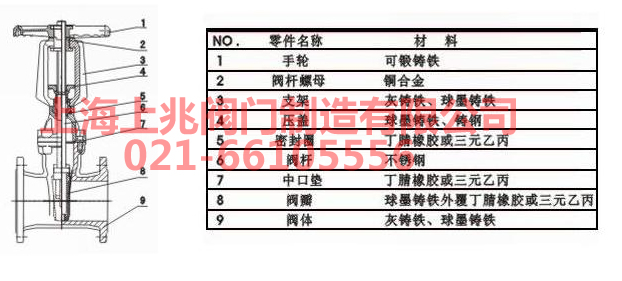

六、Z41X 明杆软密封闸阀结构图:



     长期市场上所使用的闸阀都存在容易漏水、生锈的现象,上兆阀门有着专业的技术人员及来先进的阀门制造技术,经过不断研究创新所制造出的明杆闸阀 明杆闸阀,不但克服了传统闸阀的缺陷,还有自身独特的优越性,是国内最专业的明杆闸阀厂家。利用弹性闸板所产生微量弹性变形的补偿效果来实现良好的密封性能,具有启闭迅速省力、防腐蚀、防生锈、弹性记忆力佳、使用寿命长、密封可靠等显著的优点。具体明杆闸阀价格询价,可在线咨询客服人员QQ:2419024886
