RVHS 信号消防闸阀

信号消防闸阀
所属系列:闸阀系列
检索关键字:信号消防闸阀,RVHS,信号闸阀,消防闸阀,闸阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、信号消防闸阀--概述



RVHS型信号消防闸阀具有阀门启闭电信号远距离显示功能。以低压24V供电,当阀门被关闭25%(全开启发1/4)时,阀门被关闭的信号即可传递到控制中心。



RVHS型信号消防闸阀系我公司专门为消防自动喷水灭火系统研制开发的配套产品,产品经国家固定灭火系统和耐火构件质量监督检验测试中心检验合格,并经消防局许可生产。目前已通过部级产品签定,誉为填补国内空白,可代替进口的国内领先产品。该产品为消防用水提供了安全保障,也必将进一步提高我国高层建筑自动喷水灭火系统工作的可靠性。



二、结构特点及工作原理



RVHS信号消防闸阀是在特制手动暗杆闸阀的基础上加设电信号装置而成。阀门除了按国家标准设计制造外,并按此阀在自动喷水灭火系统安装及使用特点,采用不锈钢精磨阀杆及便于维护的四氟U型密封,并增设了独特的O型圈阀杆上密封(倒密封)结构,能确保阀门长期处于常开状态下,阀杆不渗漏,有利于吊顶中安装使用。



电信号装置为全密封精密机电盒式结构,盒内采用不锈钢机件及进口电气元件装置设于操作手轮下方不易被碰撞的阀体压盖上,内设微动开在及推动机构,以齿轮与固定的闸阀启闭位置的“通”、“断”电信号。



三、信号消防闸阀--用途与特点



安装于各类给排水、建筑、石油、化工、煤气(天然气)、食品、医药、电站、核电、城市排污等管路中,用来控制介质的流量和通断,同时掌握阀门的启闭状态,特别适用于消防系统。

1、采用1个微动开关,实现了在控制室直接观察闸阀的开或关状态。


2、密封效果好,采用全衬胶阀板,阀体无凹槽,不易沉积泥沙,泄流量为零。


3、操作灵活,阀杆采用止推轴承和“O”型圈密封,减少了开关时的摩擦力,解决了填箱漏水问题。


4、阻力损失小,阀体为直通型,减少了流体产生紊流的程度。


5、关键零件均采用特殊材料,基本无需维修,使用寿命长。



四、信号消防闸阀--技术参数



1、公称压力:1.0MPa、1.6MPa2、适用介质:清水、油品3、适用温度:0~80°C4、微动开关技术参数:电源:15A,125,250,480VAC

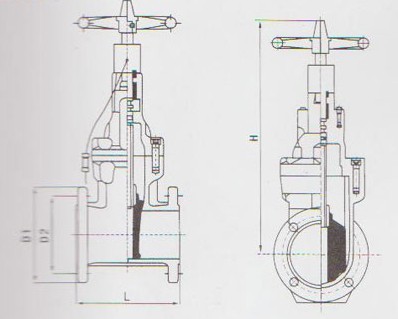

五、信号消防闸阀--主要外型尺寸



公称通径 D1 D2 N-φD L H
1.0MPa 1.6MPa 1.0MPa 1.6MPa 1.0MPa 1.6MPa
50 135 125 125 4-19 4-19 178 340
65 185 145 145 4-19 4-19 190 370
80 200 160 160 8-19 8-19 203 410
100 220 180 180 8-19 8-19 229 450
125 250 210 210 8-19 8-19 254 180
150 285 240 240 8-23 8-23 267 550
200 340 295 295 8-23 12-23 292 630
250 405 350 355 12-23 12-28 330 750
300 460 400 410 12-23 12-28 356 820
350 520 460 470 16-23 16-28 381 980
400 580 515 525 16-28 16-31 406 1010
