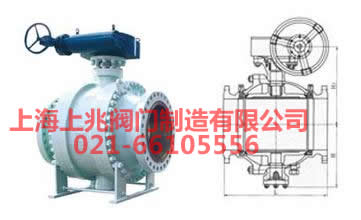

Q347F/Q347Y 蜗轮固定式法兰球阀

蜗轮固定式法兰球阀
所属系列:球阀系列
检索关键字:蜗轮法兰球阀,固定法兰球阀,燃气专用固定球阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、Q347F 蜗轮固定式法兰球阀--概述:

   Q347蜗轮固定式法兰球阀,球体带有固定轴的球阀,称为固定球阀。固定球阀主要用于高压大口径。根据阀座密封圈的安装不同,固定球阀可以有两种结构:球体前密封的阀座,球体后密封的阀座Q347H、Q347F硬密封固定球阀广泛用于石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;化工产品、医药和食品生产中;水电、火电和核电的电力生产系统中;城市和工业企业的给排水、供热和供气系统中。

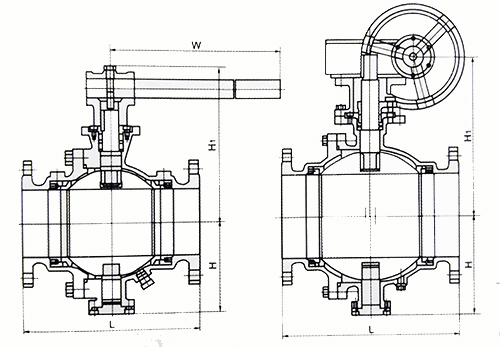

二、Q347F 蜗轮固定式法兰球阀--结构简图:


三、Q347F 蜗轮固定式法兰球阀--基本型号:

软密封固定球阀Q347F、Q347PPL,硬密封固定球阀常见的型号有Q47H、Q47Y、Q347H、Q347Y、Q347F、Q647H、Q647Y、Q947H、Q947Y等。

四、Q347F 蜗轮固定式法兰球阀--执行标准:

设计和制造标准:GB/T12237

结构长度标准:GB/T12221

阀门检验和试验标准:GB/T13927

连接法兰标准:JB/T79.1 GB/T9113.1-9113.4

五、Q347F 蜗轮固定式法兰球阀--配件材质:

阀体阀杆阀球密封面垫片填料工作温度适用介质
WCB1Cr131Cr13

1Cr13

司太立合金

本体材料

柔性石墨

不锈钢加柔性石墨

08软钢

F304 F316

柔性石墨

编结石墨

-29-425℃水、蒸汽、油品
WC615CrMo15CrMo-29-425℃
WC925Cr2MoV25Cr2Mov
LCB304304-46-354℃
CF8304304-196-600℃部分酸、碱
CF3304L304L
CF8M316316
CF3M316L316L

六、Q347F 蜗轮固定式法兰球阀--外形尺寸:

PN1.6MPa下的硬密封固定球阀外形尺寸

DN253240506580100125150200250300350400450500600700
d1253240506580100125150200250300337387438498591686
L16518019021624128330535639445753361068676286491410671245
H505580102114127152184219273360395430470550580700800

PN2.5MPa下的硬密封固定球阀外形尺寸

DN253240506580100125150200250300350400450500600700
d1253240506580100125150200250300337387438498591686
L16518019021624128330538140350264864876283891499111431346
H505580102114127152184219273395395430470550580700800

声明:本文中所有文字、数据、图片均只适用于参考,性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-66105556
