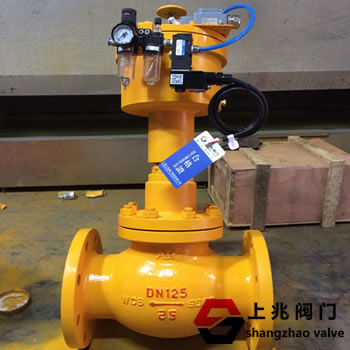

AQDQ421F液氨气动紧急切断阀   发布时间:20-01-06

一、 AQDQ421F液氨气动紧急切断阀--产品概述:
AQDQ421F-25气动液氨紧急切断阀 分为常开型和常闭型。它安装在液氨中。当储气罐/管道出口紧急时,可以快速切断阀门。电磁阀用于控制阀门的开闭。广泛用作气体,氨气或弱腐蚀性气体储罐的安全保护阀。
气动液氨紧急切断阀由多弹簧气动隔膜执行器或浮动活塞执行器和调节阀组成。电磁阀线圈可以接收泄漏仪器的信号并控制过程管道中的流体的切割,切换或切换。插入式阀门结构配有低熔点(熔化合金)插头。在发生事故时,温度升高并且压力增加,并且压力增加以快速关闭罐的入口和出口以确保罐系统的安全性。气缸开启压力≥0.3-0.6Mpa,气缸日工作压力不低于0.4MPa,保证阀门正常运行。
常开气动液氨紧急切断阀;具有优良的技术性能,低负载损耗和高可靠性,用于远程气源,使用气源控制阀门关闭,在管道或储罐发生事故时工作人员通过控制室快速接触开关,并且电磁阀瞬间通电。
二、AQDQ421F液氨气动紧急切断阀工作原理:
1、阀门在无外压力操作情况下,阀瓣处于常闭状态,在贮罐系统上使用时,紧急切断阀与油泵或贮气瓶配套使用,靠手摇油或氨气的压力将阀门打开,在油路或者气的压力使用下阀门处于开启状态,当需要关闭阀门或遇到有紧急情况时,可将油压或者氨气压力泄掉,阀门即自动关闭。
2、阀瓣关闭时,压力是依靠打开泄压阀或操作手轮或者管路上的易熔塞在温度升高时自行熔化来实现。
3、阀门工作介质的流动方向应是高进低出,与普通截止阀流向正好下反。
4、阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准



液氨气动紧急切断阀产品概述:

液氨紧急切断阀具有好的技术性能,低负荷损失和高可靠性,安装在液氨,液化石油气,燃气或气体管路上,与远距离气源[氮气`无水空气]配套使用,利用气源控制阀门开启-关闭,以便在管道或储罐上发生泄漏甚至起火时,快速通过电磁阀或手动使气源卸压,或高温≥75%%p5C%%D时易熔合金熔化,而气缸自动卸压,阀门迅速关闭而止漏,起安全保护作用。广泛应用于化工危险品管道、供气管网系统、燃气热能工厂车间、燃气锅炉房及住宅居所的安全设施。
紧急切断阀产品特点:
液氨紧急切断阀属于自动化系统中执行机构的一种阀门,由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成,接收调节仪表的信号,控制工艺管道内流体的切断、接通或切换。具有结构简单,反应灵敏,动作可靠等特点。 可广泛地应用在石油、化工、冶金等工业生产部门。气动紧急切断阀的气源要求经过滤的压缩空气,流经阀体内的介质应该是无杂质和无颗粒的液体和气体。
产品性能规范:
压力等级:2.5/4.0Mpa
气缸工作压力:≤2.0Mpa
使用温度:-40~+80℃
气缸使用介质:氮气`无水空气
使用介质:天然气,液化气,液氨
熔闭时间:±70℃
关闭时间: ≤5秒
气缸开启压力; ≥0.3-0.6Mpa
阀体材料:铸刚,不锈钢。304,316,316L
弹簧:50CrVA(弹簧钢)
气缸,活塞:球墨铸铁
密封圈,O型圈:聚四氟乙烯,丁晴橡胶
类型:常开式,常闭式
