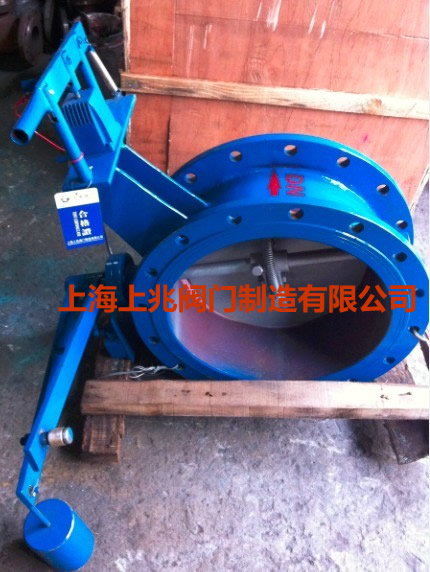

DMF电磁式煤气安全紧急切断阀发布时间：19-07-22

DMF电磁式煤气安全紧急切断阀不仅克服了目前国内常用的电动切断阀 切断速度慢、控制复杂等缺点，而且在断电时也能立即切断煤气，保证生产安全。

本产品主要由电磁式启动器和密封性能良好的蝶阀组合而合成。且有结构简单、操作方便、工作可靠、切断速度快和密封性能好等优点。密封圈一般为耐油橡胶，亦可提供聚

四氟乙烯密封圈的特殊产品。

■技术规格

1、电磁铁一般按交流220V，电容量约为220VA供货（特殊要求时本厂也可供货）

2、阀的公称压力为PN0.1MPA。

3、蝶阀有关尺寸见附表1（法兰与JB81-59一致）。

4、切断时间：一秒

5、介质温度：-20~180℃。

6、环境温度：-20~60℃。

■DMF电磁式煤气安全紧急切断阀尺寸表：

DN	D1	D	D2	L	L1	L2	H	B	n-φd
100	170	205	145	127	360	250	460	10	4-12
150	225	260	200	140	510	250	510	14	8-18
200	280	315	252	152	465	250	565	14	8-18
250	335	370	310	165	520	280	620	16	12-18
300	395	435	362	178	580	300	670	16	12-23
350	445	485	412	190	630	300	720	16	12-23
400	495	535	162	216	680	300	770	20	16-23
450	550	590	518	222	740	300	820	20	16-23
500	600	640	570	229	780	300	860	22	16-23
600	705	755	670	267	895	320	960	22	20-25
700	810	860	775	292	1010	400	1060	22	24-25
800	920	975	880	318	1125	400	1150	22	24-30
900	1020	1075	980	330	1225	400	1250	24	24-30
1000	1120	1175	1080	410	1345	500	1360	24	28-30
1200	1340	1400	1295	470	1525	500	1500	24	32-34
1400	1560	1620	1510	530	1775	500	1800	24	36-34
1600	1760	1820	1710	600	1990	700	2100	24	40-41
1800	1970	2045	1970	670	2190	700	2350	24	40-41
2000	2180	2265	2110	760	2390	700	2600	24	48-48
