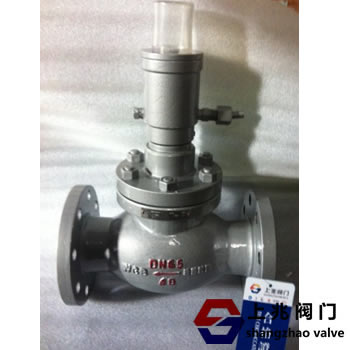

QDY421F-40P-100液动氨用切断阀   发布时间:19-03-10



一,QDY421F-40P-100液动氨用切断阀 - 概述:
QDY421F-40P-100液动氨用切断阀结合了截止阀,止回阀和气动阀的优点。采用截止阀和止回阀的升降结构,防止介质向后流动。
液动氨用切断阀技术性能好,负载损耗低,可靠性高。它与远程手动泵一起使用,并使用手动液压控制阀进行开关。
液动氨用切断阀安装在液氨,储气罐站或燃气管道上,因此,当管道或储罐发生泄漏甚至火灾时,工作人员可以通过长距离油泵释放压力或在80°C下熔化(熔化合金)。
阀缸自动释放,阀门快速关闭以防止泄漏。
为了保护人身安全,截止阀是目前化学工业危险品拦截的理想产品。
二,QDY421F-40P-100液动氨用切断阀 - 双油泵控制多阀工作原理:
管道安装多个紧急切断阀应由两个手动油泵控制。其中一个油泵工作,另一个油泵保留。当一个油泵损坏时,阀门将无法正常工作。
在多个紧急切断阀的情况下,使用一个(J23H-40P)针阀进行控制。
为了用针阀关闭修理。
压力等级:20K 4.0MPa
气缸工作压力:≤6.0 .Mpa
工作温度:-40~ + 80°C
气缸介质:混合主轴油,变压器油
使用介质:天然气,液化气,液氨,气体
熔化时间±70°C
关闭时间:≤10秒
气缸开启压力:≥2.0MPa
密封圈,O形圈:PTFE,丁腈橡胶
#n ##阀体:铸钢,不锈钢。
 304,316,316L
弹簧:50CrVA(弹簧钢)
气缸,活塞:铬不锈钢  \\ n
类型:常闭
三,QDY421F-40P-100液动氨用切断阀 - 安装尺寸单位:(mm)

DN

     L

     H

     D

    D1

    D2

     b

    f

   z-d

   15

   130

   215

   95

   65

   45

   16

   2

 4-14

   20

   150

   255

   105

   75

   55

   16

   2

 4-14

   25

   160

   285

   115

   85

   65

   16

   2

 4-14

   32

   180

   300

   135

   100

   78

   18

   2

 4-18

   40

   200

   320

   145

   110

   85

   18

   2

 4-18

   50

   230

   380

   160

   125

   100

   20

   3

 4-18

   65

   290

   420

   180

   145

   120

   22

   3

 8-18

   80

   310

   450

   195

   160

   135

   22

   3

 8-18

   100

   350

   520

   230

   190

   160

   24

   3

 8-23

   125

   400

   558

   270

   220

   188

   28

   3

 8-23

   150

   480

   750

   300

   250

   218

   30

   3

 8-25

   200

   600

   950

   360

   310

   278

   34

   3

 12-25

   250

   650

   1050

   425

   370

   322

   36

   3

 12-30

   300

   750

   1120

   485

   430

   390

   40

   3

 16-30



四,QDY421F-40P-100液动氨用切断阀 - 安装注意事项:
 1。存放时,用塞子或盖子关闭阀门的外部通道,存放在干燥通风的室内,检查长期存放,去除污垢,并在加工表面涂防锈油,以防止生锈。 \\ n
 2。安装前清洁阀门并拧紧螺纹接头。
 3。紧急切断阀采用止回阀原理。它只能被切断。安装时必须注意阀门标记。要保护的端部用作阀门入口。
阀门安装方向:高和低。
 4。订单应标明法兰密封面形式,压力等级和连接标准。
