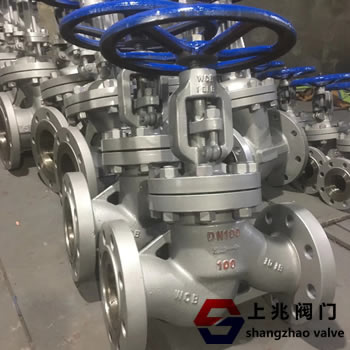

J41W-100P不锈钢高压截止阀，截止阀指的是沿着阀座中心线移动关闭件（阀门）的阀门。 根据襟翼的运动形式，座椅开口的变化与襟翼行程成比例。 由于这种阀门的阀杆开启或关闭行程相对较短，并且切割功能非常可靠，并且由于阀座开度的变化与阀瓣的行程成正比，因此非常适合调节流速。 因此，这种类型的阀非常适合用作切割或调节和节流。 1。按GB12235-89 2设计制造，结构长度符合GB12221-89 3，法兰尺寸符合JB / G79- 94 4，根据GB13927进行阀门检查和试验 三，J41W-100P不锈钢高压 截止阀 - 性能规格
| 型号 | 公称压力 | 试验压力 | 工作温度(℃) | 适用介质 | | 强度(水)(Mpa) | 密封(水)空气(Mpa) | 低压密封空气(Mpa) | | J41W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | NITRICACID | | J41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 硝酸类 | | ACETICACID | | 醋酸类 | | NITRIVACID | | 硝酸类 | | J41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | ACETICACID | | J41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸类 |
四、J41W-100P不锈钢高压 截止阀--主要零件材质：
| 零件名称 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12Mo2Ti系列 | ZG00Cr17Ni14Mo2系列 | WCB系列 | | 阀体/阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB | | 阀瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | 1Cr13 | | 阀杆 | ZG1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 | | 填料 | PTFE编织 | PTFE编织 | PTFE编织 | PTFE编织 | 石墨 | | 垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304
| | 压盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB | | 填料压环 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 | | 螺栓 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA | | 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
|
