J44H 高压角式截止阀

高压角式截止阀
所属系列:截止阀系列
检索关键字:高压角式截止阀,J44H,角式截止阀,高压截止阀,截止阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、J44H 高压角式截止阀--概述



J44H 高压角式截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。



J44H  高压角式截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀六时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。



J44H  高压角式截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。




二、J44H 高压角式截止阀--主要性能规范



遵循规范 STANDARD
设计与制造 GB12233/GB 12235
结构长度 GB 12221/JB96(长系列)
结构长度 GB78/JB79(GB、HG、SH)
压力试验 GB/T 13927
标志 GB 12220
供货 GB/T12252

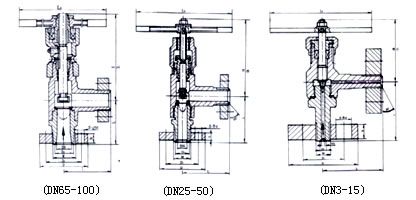

三、J44H 高压角式截止阀--1.6MPa主要连接尺寸



DN in L D D1 D2 f b z-φd Do H1 H2 W
15 1/2 65/90 95 65 45 2 14 4-φ14 100 240 265 7
20 3/4 75/95 105 75 55 2 16 4-φ14 100 245 270 7.5
25 1 80/100 115 85 65 2 16 4-φ14 120 250 275 8.5
32 21/4 95/105 135 100 78 2 18 4-φ18 140 260 290 12
40 21/2 100/115 145 110 85 2 18 4-φ18 140 290 325 14
50 2 115/125 160 125 100 2 20 4-φ18 160 300 335 19
65 21/2 145 180 145 120 2 20 4-φ18 180 355 400 27
80 3 155 195 160 135 2 22 4-φ18 240 400 450 42
100 4 175 215 180 155 2 24 8-φ18 240 455 495 50
125 5 200 245 210 185 2 26 8-φ18 280 530 560 64
150 6 240/225 280 240 210 2 28 8-φ23 320 605 650 85
200 8 275 335 295 265 2 30 8-φ23 360 650 770 155



四、J44H 高压角式截止阀--2.5MPa主要连接尺寸



DN in L D D1 D2 f b z-φd Do H1 H2 W
15 1/2 65/90 95 65 45 2 16 4-φ14 120 245 270 7.5
20 3/4 75/95 105 75 55 2 16 4-φ14 120 250 275 8.8
25 1 80/100 115 85 65 2 16 4-φ14 140 260 290 11
32 21/4 95/105 135 100 78 2 18 4-φ18 140 290 325 13
40 21/2 100/115 145 110 85 3 18 4-φ18 160 300 335 18
50 2 115/125 160 125 100 3 20 4-φ18 180 355 400 31
65 21/2 145 180 145 120 3 22 8-φ18 220 400 450 39
80 3 155 195 160 135 3 22 8-φ18 280 450 495 50
100 4 175 230 190 160 3 24 8-φ23 320 530 590 60
125 5 200 270 220 188 3 28 8-φ25 380 600 650 75
150 6 240/225 300 250 218 3 30 8-φ25 400 650 770 98
200 8 275 360 310 278 3 34 12-φ23 450 700 850 170
