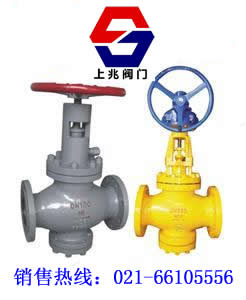

TP41Y/F-16/160C 阀套式排污阀

阀套式排污阀
所属系列:截止阀系列
检索关键字:阀套式排污阀|不锈钢阀套式排污阀|抗硫排污阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

 一、TP41Y阀套式排污阀结构特点:

1、(K)TP41Y阀套式排污阀是一种新型的节流、截止、放空产品,该阀门采用笼形迷军团节流,具有多级节流效果,节流效果明显、密封可靠、操作维护方便等特点。

2、阀门采用双重密封(硬、软质密封)使密封可靠、硬质合金封面可以更耐气流冲刷、耐磨损,双重密封能做到在高压气体介质条件下的零泄漏。阀门使用寿命长。

3、阀座的密封面采用锥度密封,有利于阀门自身清洗附在密封面上的脏物。

4、阀门的阀瓣上设置了平衡孔,活塞式密封,保证了启/闭全压差条件下稳定操作,开启轻便灵活、启闭扭矩小。

5、填料采用带自密封能力的v形填料结构,无需调节,开、关极为轻便。填料函处设有辅助密封油脂注入结构,使阀门填料密封性能可靠。

6、本阀门可以进行在线维修,管线可以带压状态下更换填料等一系列易损件。

7、本阀在阀门的底部设置了较大的排污孔,必要时要以打开,清理阀内污物。

8、排污阀阀瓣的外园处高有o形密封圈,在启/闭时具有自清扫功能和密封,排污时具有节流降压功能。

二、TP41Y阀套式排污阀工作原理:

1、常闭状态:阀瓣硬密封付压在阀座凸台上,形成一道硬质密封,同时嵌在阀瓣上的软质密
封与阀座端面紧压,形成第二道密封,双质密封结构保证了阀门的零泄漏,再由于阀瓣开设了平衡
孔,使阀门在关闭、开启时,阀瓣受到较小的作用力,也使阀门开启、关闭时具有较小的力矩。

2、节流排污状态:阀瓣密封付离开阀座,由于在阀瓣处设有了平衡孔,使阀门开启极为轻
便。阀门开启后,管道中的介质、杂质一同流过阀套、阀座,同时实现节流与排污。阀瓣、阀座密
封面利用套垫斜角改变介质流向,具有自清扫功能,使密封付不夹带杂质。

3、关闭状态:管道中介质排放后关闭阀门,介质从套垫斜角处进入阀座通道,流阻系数增加,
流速加快,斜角改变介质流向方向,产生涡流,阀座端面介质径向力增加,实现阀座启封的吹扫。
阀瓣密封付接近阀座时,套垫与阀座通道的配合间隙阻止较大颗粒介质流向密封付,加之流速的进
一步增大和介质横向力的吹扫,阀门关闭时密封付杂质已完全清扫干净,保证了阀门排污后的密封
性能,从而进一步保证排污后密封性也能达到无泄漏。因此大大提高了能力并延长了使用寿命


性能规范:

压力等级
常温试验压力mpa
适用温度℃
适用介质
壳体
密封
上密封
气体低压密封
g型
d型 d
普通
抗硫型
普通
公称压力 mpa
1.6
2.4
1.76
1.76
0.6
-29~250
-45~121
-29~121
含h2s和 co2>500mg/m3 的介质
石油、天然气、 水等
2.5
3.8
2.75
2.75
0.6
4.0
6.0
4.4
4.4
0.6
6.4
9.6
7.04
7.04
0.6
10.0
15.0
11.0
11.0
0.6
16.0
24.0
17.6
17.6
0.6

制造标准:

设计标准
gb/t 12235
结构长度
法兰连接
gb/t 12221
对焊连接
gb/t 15188.1
连接法兰
jb/t79gb/t9113
对焊端
gb/t 12224
试验和检验
jb/t9092

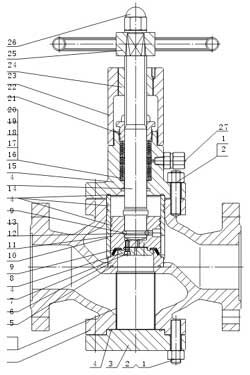

TP41Y阀套式排污阀主要零部件材料一览表:



序号
零件名称
材质
1
双头螺柱
35crmo
2
螺母
35
3
底盖
20
4
o形圈
nbr
5
阀体
wcb
6
排污套
1cr18ni9
7
虑网
1cr18ni9
8
阀座
20+ni45
9
内六角圆柱头螺钉
35
10
压板
20
11
密封圈
nbr
12
芯套
20+enp
13
阀瓣
2cr13+ni60
14
钢球
gcr15
15
阀杆
2cr13
16
阀盖
25
17
下填料垫
1cr13
18
中填料
ptfe
19
中填料
nbr
20
上填料垫
1cr13
21
隔环
ptfe
22
填料压盖
45
23
支架
wcb
24
阀杆螺母
zqal9-4
25
手轮
20
26
螺母
35
27
注脂阀
25+镀锌(组件)

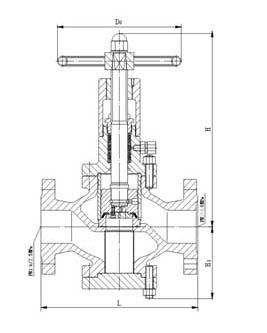

1.6-4.0MPa主要外形连接尺寸、重量及产品结构图:



MPa

DN(mm)
尺寸mm
重量(kg)
L
H
H1
D0
1.6
25
216
243
86
180
18
40
230
265
108
250
25
50
230
346
115
250
28
80
310
409
146
300
53
100
350
433
163
300
62
150
480
521
202
350
128
200
600
594
292
350
168
250
730
621
355
400
289
2.5
25
216
243
86
180
18
40
230
265
108
250
25
50
230
346
115
250
28
80
310
409
146
300
57
100
350
433
163
300
69
150
480
521
202
350
145
200
600
594
292
350
188
250
730
621
355
400
315
4.0
25
216
243
86
180
21
40
230
265
108
250
31
50
230
346
115
250
35
80
310
409
146
300
70
100
350
433
163
300
85
150
480
521
202
350
172
200
600
594
292
350
219
250
730
621
355
400
378

6.4-16MPa主要外形连接尺寸、重量:

MPa
DN(mm)
尺寸mm
重量(kg)
L
H
H1
D0
6.4
25
216
243
86
180
21
40
230
265
108
250
37
50
230
346
115
250
42
80
310
409
146
300
84
100
350
433
163
300
100
150
480
521
202
350
208
200
600
594
292
350
265
250
730
621
355
400
452
10.0
25
230
245
78
200
30
40
260
265
106
250
44
50
300
287
110
300
58
80
380
409
152
350
98
100
430
433
169
350
125
150
559
531
225
400
245
200
660
709
321
500
316
250
787
817
399
500
540
16.0
25
230
215
78
200
36
40
260
265
105
250
54
50
300
237
110
300
69
80
390
414
155
350
120
100
450
440
175
350
150
