J61Y 锻钢截止阀

锻钢截止阀
所属系列:截止阀系列
检索关键字:锻钢截止阀,J61Y,截止阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、J61Y锻钢截止阀--概述



J61Y 锻钢截止阀有三种盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。



二、J61Y锻钢截止阀--设计结构和特征



截止阀的设计与制造符合API602,BS5352和ASME B16.34。


检验与测试按API 598,标记按MSS-SP-25。



三、J61Y锻钢截止阀--采用结构



全径或缩径


明杆支架式(OS&Y


自定心压板压套式


螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖


整体式上密封座


承插端符合ASME B16.11


螺纹连接端(NPT)符合ANSI/ASME B1.20.1


阀瓣可变换为节流型、针型、球型和止回型。

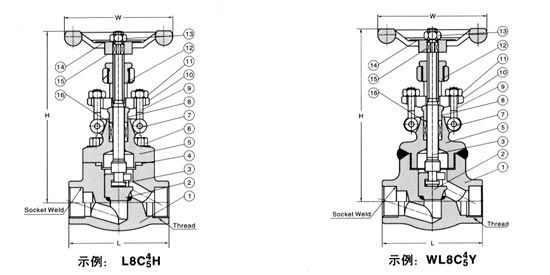

四、J61Y锻钢截止阀--标准材质明细表



序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 阀瓣 A276 420 A276 F22 A276 304(L) A276 F316(L)
3 阀杆 A182 F6a A182 A182 F304(L) A182 F316(L)
4 垫片 316夹柔性石墨 316夹PTFE
5 阀盖 A105N A182 F22 A182/F304(L) A182/F316(L)
6 阀盖 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 圆柱销 A276 420 A276 304
8 填料压套 A276 410 A182 F304(L) A182 F316(L)
9 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
10 填料压板 A105 F182 F304
11 螺母 A194 2H A194 4 A194 8 A194 8M
12 阀杆螺母 A276 410
13 螺母 A194 2H A194 4 A194 8 A194 8M
14 铭牌 SS
15 手轮 A197
16 填料 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29°C~425°C -29°C~550°C -29°C~200°C



注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。


CS=碳钢;AS=合金钢;SS=不锈钢;



五、J61Y锻钢截止阀--连接尺寸(mm)和重量(Kg)





NPS 缩径 3 /8 1 /2 3 /4 1 1 1 /4 1 1 /2 2 /
全径 / 3 /8 1 /2 3 /4 1 1 1 /4 1 1 /2 2
L 79 79 92 111 120 152 172 200
H(开) 166 166 171 207 240 258 330 355
W 100 100 100 125 160 160 180 200
重量 螺栓式
1.9 1.9 2.1 3.5 6.0 7.5 11.4 14.6
焊接式 1.7 1.7 1.9 3.3 5.2 6.8 10.6 13.8
