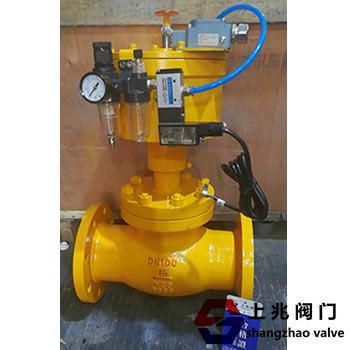

0QDQ421F甲烷气动切断阀   发布时间:19-02-01


一,0QDQ421F甲烷气动切断阀 - 使用
 0QDQ421F甲烷气动切断阀分为单动式和双动式。它可以实现遥控开关。它只需按下控制按钮,所有其他项目将在指定时间内自动完成。单个按钮安全地打开和关闭以设置紧急停止按钮。
为了确保安全操作,例如安装远程信号反馈系统,可以在遥控室直接学习阀门的运行状态。
二,0QDQ421F甲烷气动切断阀 - 性能规格:

(DN)
公称
压力
(Mpa)
密封
试验
压力
(Mpa)
工作
温度
(℃)
适用

介质
控制气缸部分
阀瓣
开启
高度
(mm)
使用
介质
阀瓣开启
时最大气
压(Mpa)
25
2.5
2.75
-40℃~+80℃
液化石油汽
15
氮气
0.6MPa
-AC220/DC24
40
2.5
2.75
18
0.6MPa
50
2.5
2.75
20
0.6MPa
80
2.5
2.75
27
0.6MPa
250
2.5
2.75
90
0.6MPa

三、0QDQ421F甲烷气动切断阀--主要零件材料:

 零件名称
材料
阀体
WCB
阀体密封圈
四氟
阀瓣
2Cr13
油缸/气缸
25#钢/球墨
弹簧
4Cr13/60Si12mn
活塞
2Cr13

四,0QDQ421F甲烷气动切断阀--行动原则和结构描述:
 1。单作用工作原理:当阀门在没有外部压力的情况下运行时,阀瓣处于常闭状态。当在管道或罐系统上使用时,电源和气源的压力用于打开阀门。
当使用下阀门时,当阀门需要关闭时,可以排出动力或供气压力,阀门自动关闭。
 2。当阀瓣关闭时,通过打开减压阀来实现压力。
 3,常开型可以通过单一动作或定制更换。 \\ n \\ r \\ñ
 4。双作用工作原理:当控制器按照预先编程的程序向电磁换向阀输出电信号时,电磁换向阀通过电磁换向阀的切换使加压仪表的压力源进入。
气动执行机构的下腔向上推活塞,活塞驱动阀杆,阀杆抬起阀芯打开阀门,切断换向阀的电信号,使活塞移动在相反的方向关闭阀门。
关闭。
相反,为了使常开型,只能改变电磁换向阀和气动执行器的连接方式。
