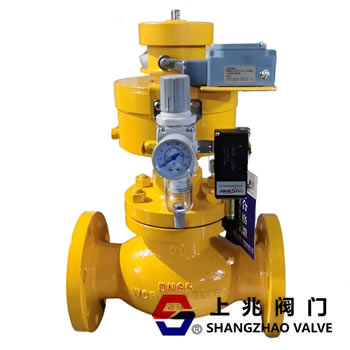

气动切断阀除了执行开关动作，还要把 "开到位、关到位" 的状态实时告诉中控室，这个任务由限位开关（也叫回讯器、阀位反馈装置）完成。反馈信号不准，联锁系统就无法正确判断阀门状态，可能造成误动作或漏报警。本文以上海上兆阀门 QDQ421F-25C 气动紧急切断阀为例，讲讲限位开关的选型与调试要点。

一、常见限位开关类型

机械式限位开关通过凸轮顶杆触发，结构简单、成本低，适合普通环境；磁性开关通过磁感应检测执行器位置，安装方便；接近开关无接触检测，寿命较长；回讯器（阀位变送器）可输出开关量或模拟量信号，与 DCS、PLC 对接更灵活。危险区域场合必须选用防爆型限位开关，并核对防爆等级与现场气体组别是否匹配。

二、调试步骤

调试一般按五步走：第一步，给阀门通气，手动操作确认开、关两个方向动作到位；第二步，在开位状态调整开位限位开关的触发位置，让信号在阀门完全打开时稳定输出，预留少量余量避免误报；第三步，同样方法调整关位开关；第四步，接线后与中控核对，确认开、关状态显示与现场实际一致，干接点信号要区分常开常闭；第五步，连续动作几次，观察信号是否稳定、有无抖动跳变，确认无误后锁紧调节螺钉。

三、防爆场合的注意事项

在燃气、化工等防爆区域，限位开关和接线须满足防爆要求，常见防爆等级如 ExdⅡBT4、ExiaⅡCT6，应根据危险区域划分和介质气体组别选择；防爆接线要由具备资质的人员施工，接线腔密封良好，防爆格兰头拧紧到位，否则防爆性能会失效。配套电磁阀同样要按防爆要求选配。此外，接线盒内部应保持干燥，防爆面涂抹防锈脂，定期检查防爆结合面有无损伤，这些细节直接影响防爆性能的长期有效。

四、常见问题与处理

信号不同步：多因触发位置调整不当，重新按开、关位分别标定即可；信号抖动：可能是安装松动或磁性开关感应距离过近，紧固安装、调整感应距离；进水短路：户外或潮湿环境要选防护等级合适的限位开关并做好防雨措施；长期运行后信号丢失：检查机械部件磨损和接线端子是否氧化，及时更换损坏件。

上海上兆阀门制造有限公司可为气动切断阀配套普通型、防爆型限位开关与回讯器，支持开关量、模拟量信号输出，出厂前完成联动测试。阀门与限位开关配套采购，参数匹配更有保障。反馈信号准确，联锁保护才能真正发挥作用，这一点在安全系统中尤为重要。

五、日常检查要点

限位开关属于易磨损部件，建议纳入设备点检范围。日常检查主要看三点：一是信号一致性，定期让阀门做一次全行程动作，核对中控显示的开、关状态与现场一致；二是紧固状态，检查限位开关安装支架、接线端子有无松动，户外安装的检查防护罩是否完好；三是清洁情况，灰尘、油污堆积会影响磁性开关和接近开关的感应灵敏度，用干燥气吹或软布清理即可。发现信号异常不要急着换件，先按开、关位顺序重新标定，多数问题通过重新调整就能解决；确认机械部件损坏或电气元件老化的，再更换相应配件。反馈系统正常，联锁保护才靠得住，这一项应和设备年度检修同步进行。
