气动单作用氨水储罐切断阀   发布时间:22-07-28

气动单作用氨水储罐切断阀概述:

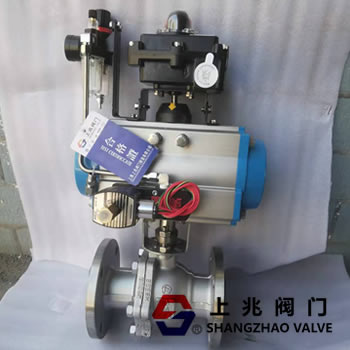

Q641F气动单作用氨水储罐切断阀由一个防火防静电球阀组成,并配有气动执行机构,气动执行机构分为双作用气动执行机构常开型和单作用气动执行机构常闭型切断阀的开启和关闭可以通过防爆电磁阀的线圈控制来远程控制。气动切断阀可实现集中自动控制,快速开启或关闭管道,有效控制和管理储罐、管道和车间生产的紧急情况。

气动单作用氨水储罐切断阀执行标准:

1。设计和制造:GB12237-89,API608,API 6D,JPI 7S-48,BS5351,DIN3357。
2。法兰尺寸:JBu002FT74 ~ 90JB 74 ~ 90、GB9112~9131、HGJ 44 ~ 76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211和DIN2543。
3。结构长度:GB12221-89,ANSI B16.10,JIS B2002,NF E29-305,DIN3202。
4。主要检验项目:9092,API 598。

气动单作用氨水储罐切断阀的工作原理:

1。当气动执行器接通电路和系统气源时,空气通过管道A或B进入气缸A和气缸B,推动活塞向一端移动,从而带动转轴和球芯转动。
90 。
2。气动执行机构的顶部与可视装置相连,当绿色标志指向打开字样时,阀门将被打开。
3。当回复装置的信号灯绿灯亮时,阀门处于开启位置,红灯亮时,阀门处于关闭位置。
4。空气减压阀可以过滤水和杂质,调节气源压力。
紧急切断阀的手动部分可采用钢板压紧的手柄。手柄上设有限位结构,设置在阀门的开启和关闭位置。当阀门用于气动装置时,限位块上有一个锁孔,锁定开关位置,防止误操作。手柄上有明显的开关标志。手轮机构的作用是当控制系统切断、气体停止、控制器无输出或执行机构故障时,能直接操作紧急切断阀维持正常生产。
常闭单动氨罐气动切断阀在球芯、阀杆和阀体之间装有弹簧,可将开关过程中产生的静电导出。底部阀杆和阀杆头的突出台阶防止阀杆喷出。如果阀杆密封被火损坏,突出的台阶可以与阀体形成金属接触,以确保阀杆密封。推力轴承降低了阀杆的摩擦力矩,可以使阀杆长时间平稳灵活地运转。由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,因此气动切断阀的使用寿命长。
