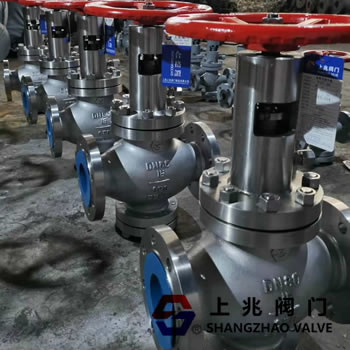

TP41Y-300Lb_不锈钢套筒排污阀   发布时间:20-09-13

一、TP41Y-300Lb_不锈钢套筒排污阀结构特点:

1、TP41Y-300Lb_不锈钢套筒排污阀是一种新型的节流、截止、放空产品,该阀门采用笼形迷军团节流,具有多级节流效果,节流效果明显、密封可靠、操作维护方便等特点。

2、阀门采用双重密封(硬、软质密封)使密封可靠、硬质合金封面可以更耐气流冲刷、耐磨损,双重密封能做到在高压气体介质条件下的零泄漏。阀门使用寿命长。

3、阀座的密封面采用锥度密封,有利于阀门自身清洗附在密封面上的脏物。

4、阀门的阀瓣上设置了平衡孔,活塞式密封,保证了启/闭全压差条件下稳定操作,开启轻便灵活、启闭扭矩小。

5、填料采用带自密封能力的v形填料结构,无需调节,开、关极为轻便。填料函处设有辅助密封油脂注入结构,使阀门填料密封性能可靠。

6、本阀门可以进行在线维修,管线可以带压状态下更换填料等一系列易损件。

7、本阀在阀门的底部设置了较大的排污孔,必要时要以打开,清理阀内污物。

8、排污阀阀瓣的外园处高有o形密封圈,在启/闭时具有自清扫功能和密封,排污时具有节流降压功能。



二、TP41Y-300Lb_不锈钢套筒排污阀工作原理:

1、常闭状态:阀瓣硬密封付压在阀座凸台上,形成一道硬质密封,同时嵌在阀瓣上的软质密
封与阀座端面紧压,形成第二道密封,双质密封结构保证了阀门的零泄漏,再由于阀瓣开设了平衡
孔,使阀门在关闭、开启时,阀瓣受到较小的作用力,也使阀门开启、关闭时具有较小的力矩。

2、节流排污状态:阀瓣密封付离开阀座,由于在阀瓣处设有了平衡孔,使阀门开启极为轻
便。阀门开启后,管道中的介质、杂质一同流过阀套、阀座,同时实现节流与排污。阀瓣、阀座密
封面利用套垫斜角改变介质流向,具有自清扫功能,使密封付不夹带杂质。

3、关闭状态:管道中介质排放后关闭阀门,介质从套垫斜角处进入阀座通道,流阻系数增加,
流速加快,斜角改变介质流向方向,产生涡流,阀座端面介质径向力增加,实现阀座启封的吹扫。
阀瓣密封付接近阀座时,套垫与阀座通道的配合间隙阻止较大颗粒介质流向密封付,加之流速的进
一步增大和介质横向力的吹扫,阀门关闭时密封付杂质已完全清扫干净,保证了阀门排污后的密封
性能,从而进一步保证排污后密封性也能达到无泄漏。因此大大提高了能力并延长了使用寿命
