| 三偏心硬密封蝶阀力矩值参考表 发布时间：21-01-23 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

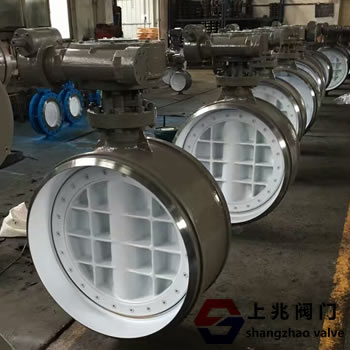

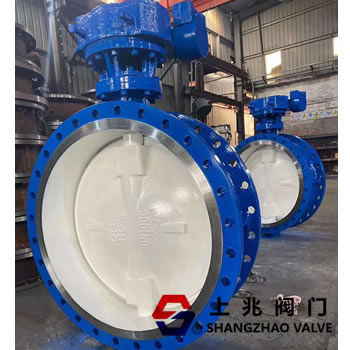

三偏心硬密封蝶阀的蝶板安装在管道的直径方向上。在蝶形阀体的圆柱形通道中，圆盘形蝶形板绕轴旋转，旋转角度在0°至90°之间。当旋转达到90°时，阀门完全打开。新型高寿命不锈钢蝶阀的特点和蝶阀使用中的问题。三偏心硬密封蝶阀广泛用于冶金，电力，石油化工，给排水，市政建设和其他温度不超过425℃的工业管道，以调节流量并切断流体。   三偏心硬密封蝶阀--使用问题 1。由于多层软硬叠层密封环固定在阀板上，因此当阀板正常打开时，介质会积极地冲洗其密封表面。金属片夹层中的软密封带将在清洗后直接影响密封性能。 2。由于结构条件的原因，此结构不适用于直径小于DN200的阀门，因为阀板的整体结构太厚且流阻很大。 3。由于三偏心结构的原理，阀板的密封表面与阀座之间的密封取决于传动装置的扭矩，以将阀板压向阀座。 在正向流动状态下，介质压力越高，密封挤压越紧密。 当流道介质倒流时，随着介质压力的增加，阀板和阀座之间的单位正压小于介质压力，密封开始泄漏。 其特征在于：阀座密封圈由柔软的T形密封圈两侧的多层不锈钢板组成。 阀板和阀座的密封面为斜锥结构，阀板斜锥表面焊接有耐高温，耐腐蚀的合金材料。紧急切断阀固定在调节环压板和压板调节螺栓之间的弹簧组装在一起。 这种结构有效地补偿了轴套与阀体之间的公差带以及中压下阀杆的弹性变形，解决了双向互换介质输送过程中阀的密封问题。 密封圈由柔软的T形多层不锈钢薄板组成，具有金属硬密封和软密封的双重优点，并且密封性能为零不论低温和高温均会泄漏。 测试证明，当介质在池的正向流动状态下的流动方向与蝶板的旋转方向相同时，密封面的压力是由传动装置的扭矩产生的以及介质压力对阀板的影响。 正中压升高时，阀板的斜锥面和阀座密封面受压得越紧，密封效果越好。 处于逆流状态时，阀板和阀座之间的密封取决于驱动装置将阀板压向阀座的扭矩。 随着反向中压的增加，切断阀当阀板与阀座之间的单位正压小于中压时，调节环弹簧加载后存储的形变能量补偿了紧压力阀板和阀座的密封面 起到自动补偿的作用。 因此，本实用新型不像在阀板上那样在阀板上安装软硬的多层密封环。现有技术，但是直接安装在阀体上。在压板和阀座之间增加调节环是一种非常理想的双向硬密封方法。 它可以代替闸阀和球阀。 三偏心硬密封蝶阀力矩值参考表：
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
