闸阀的结构特点   发布时间:18-10-30

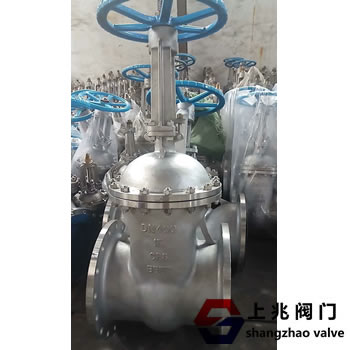

闸阀是指关闭构件(闸门)在通道中心线的垂直方向上移动的阀。闸阀只能用于管道的全开和全关,不能调节和节流。闸阀是一种用途广泛的阀门。通常,它用于直径DN≥50mm的切割设备。有时,小直径的切割装置也使用闸阀。
门有两个密封面。常用的楔形闸阀的两个密封面形成楔形。当介质温度不高时,楔角随阀门参数而变化,通常为50和52。楔形闸阀的闸门可以制成一个整体,称为刚性闸门;它也可以制成一个可以产生少量变形的浇口,以改善其加工性能并补偿加工过程中密封面角度的偏差。该板称为弹性挡板。
当闸阀关闭时,密封面只能通过中压密封,也就是说,压头的密封面通过中压压在另一侧的阀座上,以确保密封面的密封,这是自我密封的。大多数闸阀被迫密封,也就是说,当阀门关闭时,外力被迫将闸门压到阀座上以确保密封表面的密封。
闸阀的闸门与阀杆线性移动,称为提升闸阀(也称为开放式闸阀)。通常,梯形螺纹设置在提升杆上,旋转运动通过阀顶端的螺母和阀体上的导向槽变为线性运动,即操作扭矩变为操作推力。
当阀门打开时,当闸门的提升高度等于阀门直径的1:1时,流体的通道完全畅通,但在运行过程中无法监控该位置。在实际使用中,阀杆的顶点用作标记,即阀打开的位置,作为其完全打开位置。为了考虑温度变化,锁定现象通常打开到顶点位置,然后回到1 / 2-1转动作为完全打开阀门的位置。因此,阀的完全打开位置由挡板的位置(即行程)确定。
闸阀的优点:
流体阻力小,因为闸阀体的内部介质通道是直通的,并且介质在流过闸阀时不会改变其流动方向,因此流体阻力小。
开闭扭矩小,打开和关闭省力省力。由于当闸阀打开和关闭时,压头的运动方向垂直于介质的流动方向,因此闸阀的打开和关闭比截止阀的操作省力更少。
介质的流动方向不受限制,无干扰,无压力降低。介质可以流过闸阀两侧的任何方向,可以达到使用目的。更多适用于介质流动方向可能发生变化的管道。
结构的长度很短,因为闸阀的闸门垂直放置在阀体内,截止阀的阀瓣水平放置在阀体内,因此结构长度比关闭时短。关闭阀门。
良好的密封性能完全打开时,密封面的侵蚀性较小。
当完全打开时,密封表面受到工作介质的影响小于截止阀。
形状相对简单,铸造工艺良好,适用范围广。
闸阀的缺点:
密封面容易损坏。当两个板在打开和关闭时与阀座接触时,它们之间存在相对摩擦,容易损坏,影响密封和使用寿命,并且难以修复。
开启和关闭时间长,高度高由于闸阀在打开和关闭时必须完全打开或完全关闭,闸门行程大,开口需要一定的空间,外部尺寸高,安装空间大。
复杂结构闸阀通常有两个密封面,增加了一些加工,研磨和维护。存在许多困难部件,使其难以制造和维护,并且成本高于截止阀。
闸阀的直径缩小:
如果阀体中的通道直径不同(通常阀座的直径小于法兰接头的直径),则称为直径收缩。
直径收缩可以减小部件的尺寸,并且相应地减小了打开和关闭所需的力。同时,可以扩展零件的应用范围。 但是在路径收缩之后。 流体阻力损失增加。
在某些部门的某些运行条件下(例如石油部门的输油管道),不允许使用直径减小的阀门。
这方面是为了减少管道的阻力损失,另一方面是为了避免在直径收缩后机械清洗管道的障碍。
