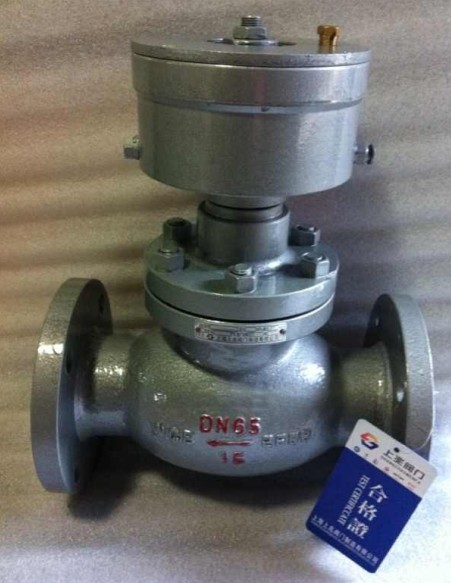

气动切断阀由多弹簧气动隔膜执行器或浮动活塞执行器和调节阀组成，接收调节仪表的信号，控制工艺管道中流体的切断、接通或切换。它具有结构简单、反应灵敏、动作可靠的特点。执行机构采用活塞式气动执行机构。本发明具有体积小、重量轻、输出力大等特点，活塞与气缸之间设置了摩擦系数低的非金属导向环，避免了活塞与气缸的直接接触，减小了摩擦力，使得本发明动作灵敏，使用寿命长。主要用于不含杂质和颗粒的液氧和气态氧介质的自动控制系统，要求快速密闭和快速排气。它广泛应用于自动控制系统中。





气动切断阀原理上是轴流式切断阀，其执行机构和指令系统保证阀门处于开启状态。紧急切断阀主要部件阀筒在阀体内轴向运动，所以当管道内有压力时，不需要额外的旁路先平衡气体。只能通过逆时针手动旋转偏心轴来打开。因为阀口的坐垫有阀座保护，不受气流冲击，所以即使气体脏了也不会影响。当下游压力低于截断阀的设定压力时，指令器保持正常状态，保证阀门的偏心轴不动作，保持开启状态。当下游压力超过阀门压力时当压力设定后，切断阀的指令器松开其偏心轴，在主弹簧的作用下，阀筒关闭，切断气源。

1。初次安装时，安装调节阀前应冲洗管道，安装阀门前应安装过滤器；

2。调节阀必须按阀体上的流向箭头安装；

3。阀门应垂直安装在管道上，当阀门重量较大、振动较大时，应加支撑架；

4。阀体应避免因前后管道或调和法兰的严重轴差造成的过大应力；

5。气动控制阀可配附件:定位器、手轮机构、空气过滤器减压器和位置保持阀。
