QDQ421F燃气气动切断阀   发布时间:20-09-15

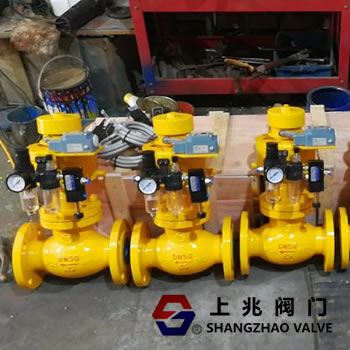

QDQ421F燃气气动切断阀概述

QDQ421F燃气气动切断阀低负荷损失和高可靠性,安装在液氨,液化石油气,燃气或气体管路上,与远距离气源[氮气`无水空气]配套使用,利用气源控制阀门开启-关闭,以便在管道或储罐上发生泄漏甚至起火时,快速通过电磁阀或手动使气源卸压,或高温≥75%%p5C%%D时易熔合金熔化,而气缸自动卸压,阀门迅速关闭而止漏,起安全保护作用。广泛应用于化工危险品管道、供气管网系统、燃气热能工厂车间、燃气锅炉房及住宅居所的安全设施。




紧急切断阀结合了截止阀,止回阀,电磁阀和气动阀门的优点,属于自动化系统中执行机构的一种阀门,由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成,接收调节仪表的信号,控制工艺管道内流体的切断、接通或切换。具有结构简单,反应灵敏,动作可靠等特点。 可广泛地应用在石油、化工、冶金等工业生产部门。气动紧急切断阀的气源要求经过滤的压缩空气,流经阀体内的介质应该是无杂质和无颗粒的气体。

QDQ421F燃气气动切断阀性能标准

气缸使用介质:氮气`无水空气

使用介质:天然气,液化气,液氨 ,气体

熔闭时间:±70℃

关闭时间: ≤5秒

气缸开启压力; ≥0.3-0.6Mpa

阀体材料:铸刚,不锈钢。304,316,316L

弹簧:50CrVA(弹簧钢)

气缸,活塞:球墨铸铁

密封圈,O型圈:聚四氟乙烯,丁晴橡胶

电气防护等级:CEI IP65/IP67

防爆等级:Eexm Ⅱ T4/ Eexm Ⅱ T5

工作电压及电功率:交流 AC24V或220V,50Hz/14V;直流 AC12V/8.5W,AC24V/8.5W

工作环境温度:-15~60℃

类型:常开式,常闭式
